Stromversorgungsanlage 5E96

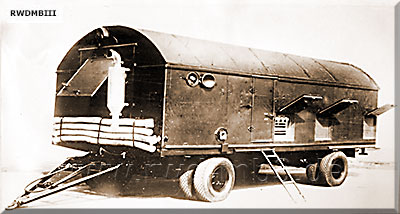

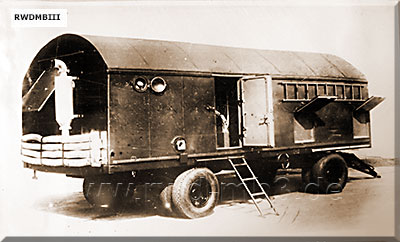

 Ansicht von vorn links  Ansicht von hinten rechts |
Bestimmung: zuverlässige und unterbrechungsfreie Stromversorgung spezieller Verbrauchern mit Drehstrom z.B. Funkmess- und Führungssystemen: - PRW-17 - Fla-Raketenkomplexe S-125, S-75, SA-75 technische Daten: - Leistung: 2x 100 kW - Spannung: 5E96: 3x 400 V, 50 Hz 5E96-A: 3x 230 V, 50 Hz - Fahrgestell: 2PT-10 (MAZ-5224W) - Kofferaufbau: KUNG-P10 - Masse 11,27 t - Abmessungen Länge: 8,83 m Breite: 3,05 m Höhe: 3,2 m Bestand: 2x Diesel-Elektroaggregate AD-100-T/400 mit - 2x Dieselgenerator DG-100-Tsp - 1x Steuerpult der Aggregate - 2x Steuerpult für PShD-600 und TÄN-03A - 2x Fernbedienungsblock - 2x Schalttafel der Elektroöfen - 2x Spartransformator für Vorwärmanlage TÄN-03A - 2x automatischer Ausschalter A3523P oder A3543P - 2x Batterieausschalter WB-404 - 1x Reparaturtafel - 1x Anschlusskasten - 2x Relaisblock - 1x Gleichrichter WSA-5K - 1x Lüfter - 1x Transformator für Beleuchtung - 6x Akkumulatoren 6STÄN-140M - 1x Transportabler Elektoofen - 2x Kraftstofftank für Aggregate - 2x Kraftstofftank für PShD-600 - 1x abnehmbare leiter - 2x Erdungsanlage - 2x EWZ |
 |
 |

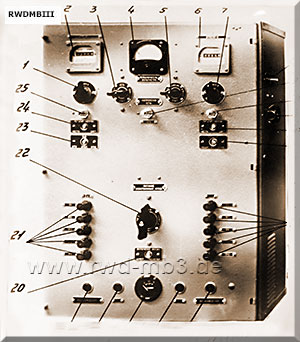

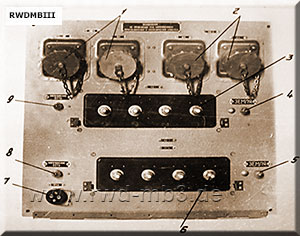

| Steuerpult | Anschlusskasten |
