OTR-Komplex 9K76 "Temp-S"

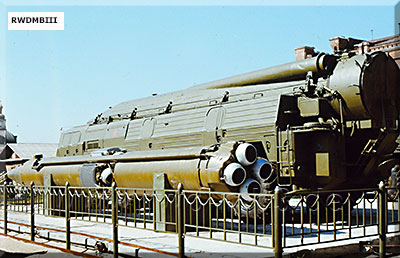

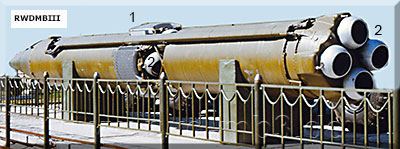

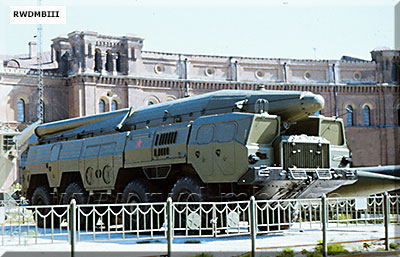

 Startfahrzeug 9P120  Rakete 9M76 neben dem Startfahrzeug  Rakete 9M76 1 Luftruder an 2. Stufe 2 schwenkbare Düsen an 1. und 2. Stufe |
Bestimmung: operativ-taktisches Raketensystem Dieses System war nicht im Bestand der NVA techn. Daten: - Startrampe 9P120 Basisfahrzeug: MAZ-543A Länge: 11490 mm Breite: 3050 mm Höhe (beladen): 3330 mm - Rakete 9M76 Länge: 12,38 m Durchmesser: 1,01 m Startmasse: 9,3 t Reichweite: 900 km Stufen: 2 Triebwerke: Feststoff Gefechtskopf AA81 mit 500 kt TNT Bestand: - Rakete 9M76B im Container 9Ja230 - Startrampe 9P120 auf MAZ-543 - Prüf- und Startfahrzeug 9W243 auf Ural-375D - Transportfahrzeuge auf MAZ-543: 9T215 für Raketen mit oder ohne Gefechtskopf im Container 9Ja230 9T219 für Raketen ohne Gefechtskopf - ISO-Thermische Fahrzeuge 9F21/9F21M auf ZIL-157 9F223 auf ZIL-131 - Autokran 9T35 (16 t) auf MAZ-537K - Autokran 9T31M1 zur Gefechtskopfmontage - autonomes Testfahrzeug 9W476 auf Ural-375D - Vermessungsfahrzeug 1T12 auf GAZ-66 - Wasch- und Neutralisationsfz. 8T311M1 |
Fotos aufgenommen 1989 im Militärgeschichtlichem Museum der Artillerie, des Ingenieurwesens und der Nachrichtentechnik
Quelle: peterhall.de, russianarms.ru, militaryrussia.ru
