Technikkatalog



Anhänger 700 / 701 / 702 / 761

Anhänger 700
Anhänger 700

Anhänger 702
Anhänger 702
  Bestimmung:
Die Anhänger dieser Serie sind Anhänger mit niedrigem Rahmen auf zwei Achsen, mit Fe­deraufhängung und Karosserie eines Waggon­typs.
Die Konstruktion gewährleistet das Transport mit Kfz- oder anderem Zugmittel sowie die Nutzung unter beliebigen meteorologischen Bedingungen.

Nutzung:
700/701: GRS-9
700/701: GRS-9A
700G    :P-18
702      :73E6

Bestandteile:
- Fahrgestell
   Anzahl Achsen: 2
   Räder: Scheibenfelgen, abnehmbar
   Bereifung: Gummiräder
   Anhängevorrichtung: Abschlepphaken
   Bremse: Druckluftbremsen 4 Räder
   Signalanlage: vom Zugmittel
   Federung: halbelliptische Federn
     700: vorn
     700G, 701, 702, 761, 761G: vorn und hinten
- Kofferaufbau: Waggontyp


techn. Daten:

 700700G701702 761761G

Tragfähigkeit (kg)30034003200320035003500
Gewicht Anhänger (kg)420035004000380039003900
Gesamtgewicht (kg)720069006240700074007400
Länge mit Anhängevorrichtung (mm)667566756675667566756675
Innenmaße der Karosserie (mm)
   Länge426042604260426042604260
   Breite216021602160216021602160
   Höhe165016101850161018501850
Beleuchtungssystem Akkumulator6 V12 V12 V24 V12 V12 V

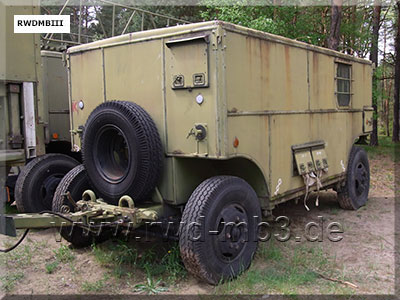

Anhänger 700Anhänger 702

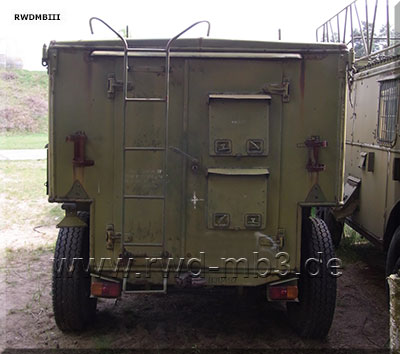

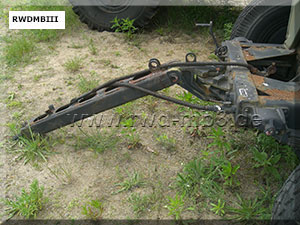

Anhänger 702, RückansichtAnhänger 700, Zugstange sowie Kurbel für
Handbremse

Anhänger 700Anhänger 702

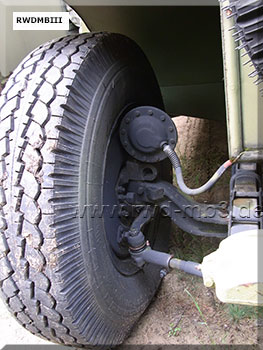

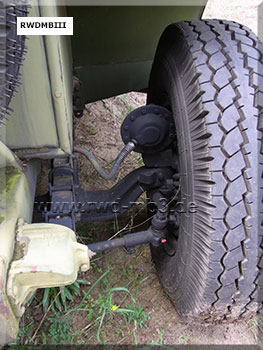

Achsschenkellenkung und Druckluftbremse

Anhänger 700Anhänger 701

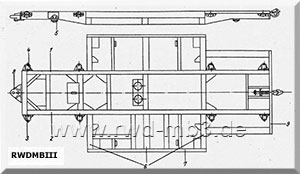

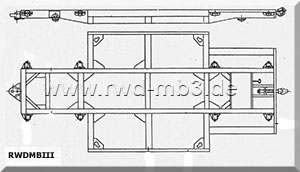

Anhänger 700, RahmenAnhänger 701, Rahmen



Quelle: DV 43/33, Anhänger 700G, 702, .. techn. Beschreibung (russ.);
Fotos aufgenommen in Luftfahrtmuseum Finowfurt
