Küsten-Raketenkomplex 4K51 - Startrampe 3P51
Auf dzen.ru wurden in einem Beitrag zum Komplex "Rubesh" Fotos von Maksim Majorow einer teilweise zerstörten / verlassenen Startrampe 3P51 gezeigt.
Die Geräte der Startrampe sind teilweise stark beschädigt. Trotzdem erlauben die Fotos einen Überblick über die Ausrüstung.
Dieser Komplex enthält Komponenten, die in der DDR-Literatur nicht erwähnt worden z.B. ein optisches Visier.

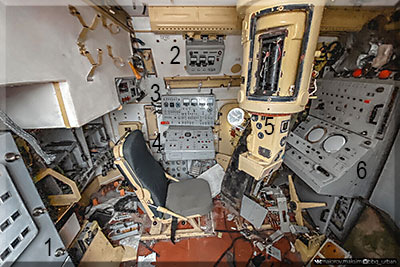

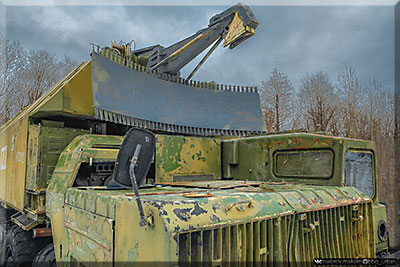

Außenansicht | Blick in die Gefechtskabine 1 Schrank der Funkmess-Anlage 2 3 E-Pult 42 4 Pult KT-161 5 Optisches Visier ВНЦ-452 6 Platz des FuM-WL-Technikers mit Hauptkonsole der FM-Anlage |

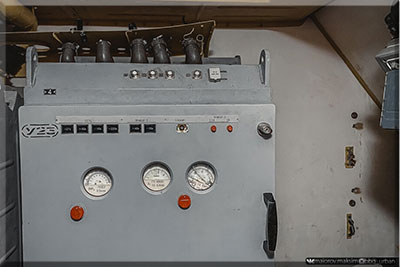

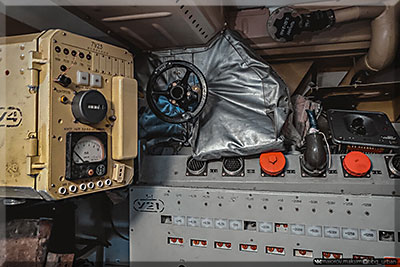

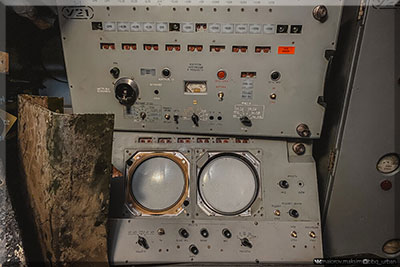

Hauptkonsole der FM-Anlage | Oberteil der Hauptkonsole der FM-Anlage links: Pult 7У23 |

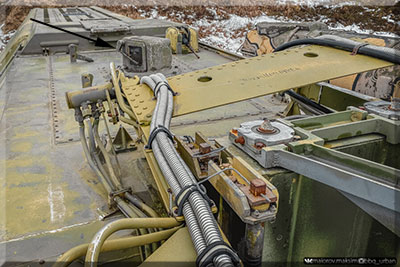

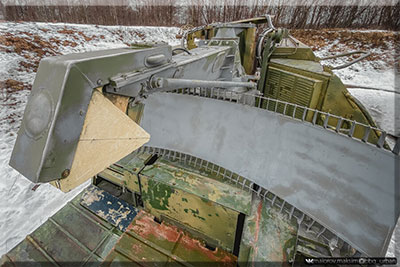

Antenne mit Strahler | Teil der Antenne des Kennungsgerätes |

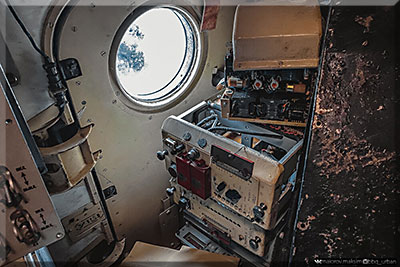

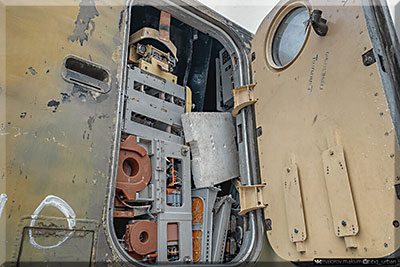

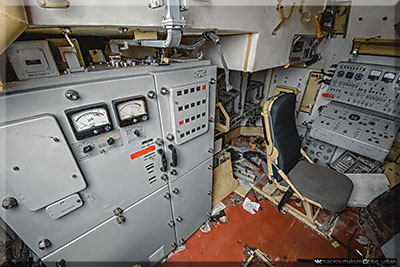

links: Schrank der Funkmess-Anlage rechts: Platz des E-Mechanikers mit Pult KT-161 zur Steuerung der Startrampe, darüber E-Pult 42 für die Stromversorgung | Zugang zum Schrank der Funkmess-Anlage von der anderen Kabinenseite |

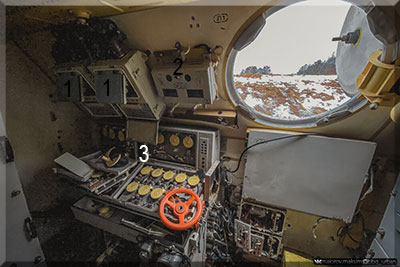

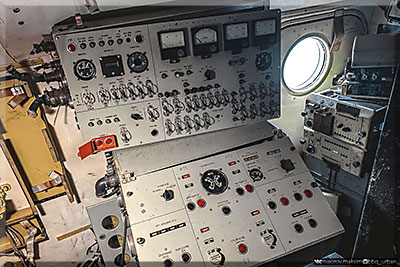

Platz des Waffenleitmaat 1 Pulte für die Vorstartkontrolle der Raketen 2 Pult 63k der Waffenleitanlage 3 Waffenleitanlage | links: Pulte für die Vorstartkontrolle der Raketen rechts: Pult 63K |
Pult KT-161 zur Steuerung der Startrampe, darüber E-Pult 42 für die Stromversorgung | Pult 4 |

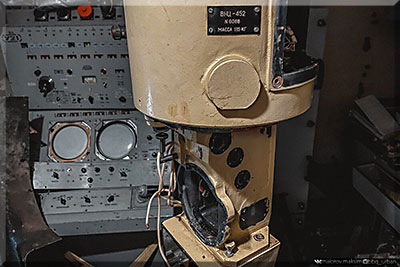

Kopfteil des optisches Visieres auf dem Kabinendach | optisches Visier ВНЦ-452 |

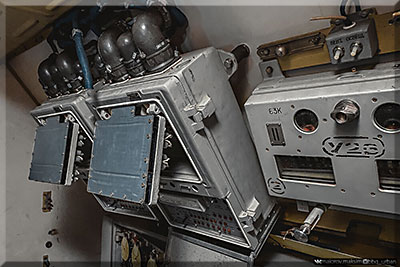

Blöcke 7ПИ1 und 7013-2 |
Quelle: dzen.ru
