Raketen-U-Boot U-461

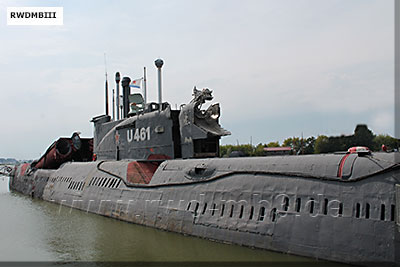

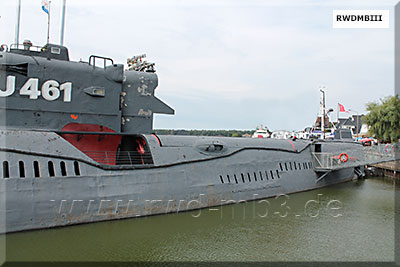

 Ansicht rechte Seite, die hinteren Abschusscontainer befinden sich in Startposition, die vorderen sind in Marschlage  Seitenansicht der vorderen Startcontainer  Rückansicht der hinteren Startcontainer  Seitenansicht des Turmes mit ausgefahrener elektronischer Ausrüstung 1 Antenne des Funkmessgerätes RLK-101 2 Antennenanlage der Funkmess-Systems "Nakat" |

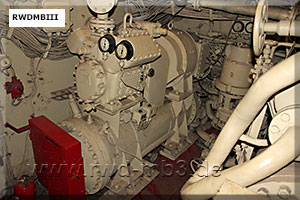

Bestimmung: diesel-elektrisches Raketen-U-Boot U-461, K-24 Projekt 651, zur Bekämpfung gegnerischer Über- und Unterwasserziele mit Marschflugkörpern und Torpedos liegt im Hafenmuseum von Peenemünde war nicht im Bestand der NVA techn. Daten: - Länge: 85,9 m - Breite: 9,7 m - Tiefgang: 6,9 m - Tauchtiefe: 300 m - Autonomie: 90 Tage - Besatzung: 78 Personen - Wasserverdrängung Überwasser: 3174 t Unterwasser: 4440 t - Triebwerk: dieselelektrisch 2x 1D43-Dieselmotoren mit je 4000 PS 1x Dieselgenerator für 1000 kW 2x Hauptpropellermotoren PG-141 6000 PS 2x Propellermotoren des PG-140 200 PS 4 Batteriegruppen für 112 Zellen - Höchstgeschwindigkeit Oberfläche: 16 Knoten Unterwasser: 14,5 Knoten Ausrüstung: - Raketenbewaffnung Anti-Schiffs-Marschflugkörper Komplex P-6 Feuerleitsystem "Argument" - Torpedobewaffnung Bug: 6x 533-mm mit 6 Torpedos Heck: 4x 400-mm mit 12 Torpedos Feuerleitsystem "Leningrad-651" - Sonargeräte: "Arktika-M", MG-10, MG-13, MG-15 - Radargeräte: RLK-101, "Nakat" - Kennungsanlage "Nichrome-M" - Navigationssystem: "Sila-N-651". |
 |  |

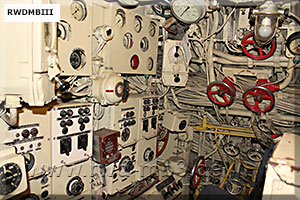

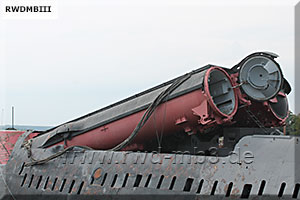

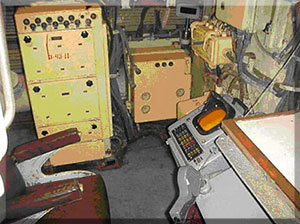

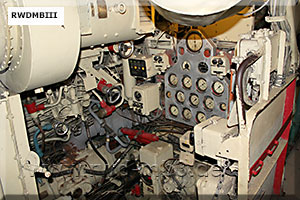

| hintere Startcontainer in Gefechtslage 15° angehoben | Feuerleitstand des Kommandeurs |
 |  |

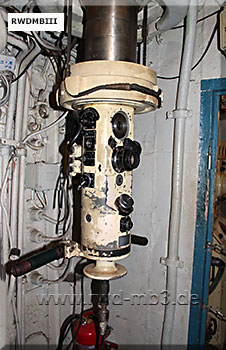

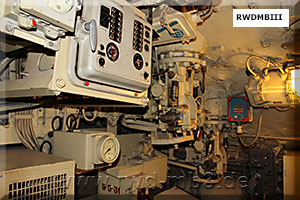

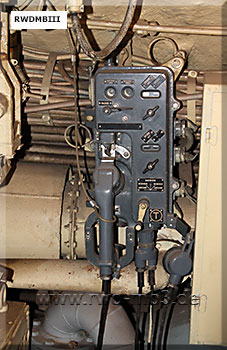

| Periskop | Kommunikationsgerät |
 |  |
 |  |
 |  |

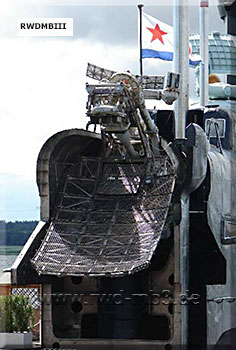

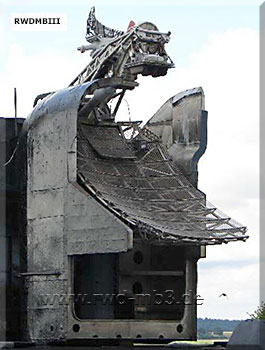

| Antennenanlage der Funkmess-Systems "Nakat" für den Raketenkomplex P-6 | |
 |  |

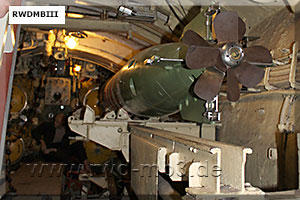

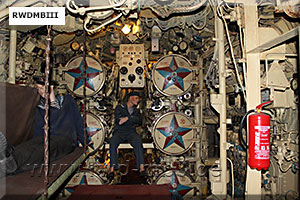

| Bugtorpedorohre | 400-mm-Torpedo vor den Hecktorpedorohren |
Fotos aufgenommen in Peenemünde
