Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

Kennanlagen Chrom-K, Nickel-K, Nichrom

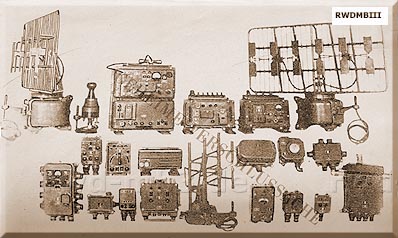

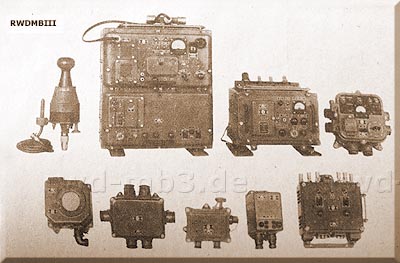

Gerätesatz Chrom-K Gerätesatz Nichrom Aufstellung der Bestandteile Anlage Gerät Bezeichnung NC, C 1-ON gekoppelte Antenne I. und II. Bereich NC, N 1-NSs Antenne mit Richtwirkung (für Schiffe 1. u. 2. Ordnung) NC, N 1-SsK Antenne mit Richtwirkung (für Schiffe 3. Ordnung) NC, C 2 Sende-Empfangsgerät NC, C 2-1 Empfänger NC, C 2-2 Sender NC, N 3 Dechiffrator NC, C 4 Selektor NC, N 5 Verteilerkasten C 5a Verteilerkasten NC, N 6 Bedienpult NC 6a Bedienpult NC, N 7 Verstärker des Fernantriebes NC, N 8 Gleichrichter des Antriebes NC, C 9 Ventilator für Gerät 2 NC, C 10 Störschutzfilter NC, C 11 Schalttafel NC, C 12 Gleichrichter NC, C 13 Stromversorgungsaggregat NC, C 14 Spartransformator NC 15 Sperrblock NC 16 Steuerpult Antenne 1-SsK NC 17 Steuerpult des Antriebes NC 18 Antennenumschalter NC 18a Antennenumschalterpult N    Nickel-K C    Chrom-K NC  Nichrom

Bestimmung: Schiffskennanlage zur Kennung eines von der Schiffs-Funkmeess-Station ausgemachten Zieles - Chrom-K    Empfang der kodierten Abfragesignale,    Entschlüsselung, Abgabe der Antwortsignale - Nickel-K    Erzeugung der Abfragesignale, Abstrahlung    in Richtung des ausgemachten Objektes,    Empfang und Dechiffrierung des Antwortsig-    nales,    Erzeugung der Kennungsmarken für Sicht-    geräte Bestand: Die Bordanlagen unterteilen sich in: - Abfrageanlage "Nickel-K"    Einsatz auf Überwasserschiffen und Küsten-    beobachtungsstellen, die mit Funkmess-    Beobachtungsanlagen ausgerüstet sind    (Abfrageanlage wird mit FM-Anlage ge-    koppelt) - Antwortanlage "Chrom-K"    Einsatz auf Schiffen und Booten    (unabhängig von FM-Anlagen) - gekoppelte Freund-Feind-Kennanlage    "Nichrom"    Einsatz auf kleinen und mittleren Schiffen - Erweiterung    Kennzusatz 082 techn. Daten: - Kennungssystem: Kremni-2 - Frequenzbereich:    dm-Bereich und cm-Bereich - zusätzlich Abfrage der individuellen    Kennung einzelner Schiffe    dabei wird das Kennungssignal zusätzlich    nach dem Morsealphabet verschlüsselt - Antwortgerät arbeitet automatisch - Abfragearten:   • autonome Art der Abfrage    - Abfragesignal wird nur im dm-Bereich        mit den Impulsen der gekoppelten FM-       Station abgestrahlt    - Abfrage der individuellen Kennung   • kombinierte Art der Abfrage    - im Abfragesignal wird ein Sondierimpuls       der gekoppelten FM-Anlage genutzt    - Nutzung zur Kennungsabfrage von Schiffen       von Flugzeugen aus und in einzelnen       Fällen zwischen Schiffen

Quelle: DV 454/14, DV 454/26, DV 454/29
