Antwortgerät SOD-57M

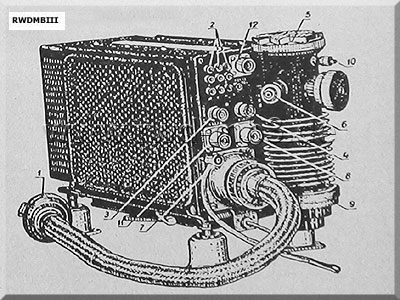

Sender-Empfänger

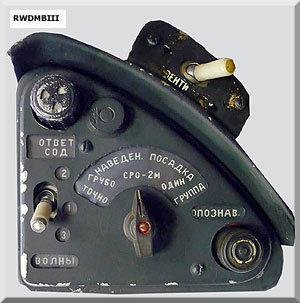

Bedienteil mit Kontrollelementen
(Foto: http://www.sgvavia.ru/forum/105-462-2)
  Bestimmung:
- System der aktiven Antwort von Flugzeugen
- gehört zum Funkmess-Blindlandesystem
   "Globus-2"
- weiterhin bestimmt zur Zusammenarbeit mit
   den Funkmeß-Stationen P-20, P-25 und P-30,
   die mit dem Empfänger NPA und NPA-Ch
   ausgerüstet sind
Das System empfängt Signale der Funkmess-Station, formt sie um, verstärkt sie und strahlt sie wieder ab. Die Signale des Antwortgerätes werden vom Empfänger am Boden aufgenommen, verstärkt und auf zum Sichtgerät der Funkmess-Station geleitet. Zweckbestimmung:
- Erhöhung der Reichweite der Funkmeß-
   Stationen
- Beseitigung der örtlichen Rose und von
   Wetterfaktoren auf den Sichtgeräten
- Übertragung von Angaben zur Flughöhe
- individuelle Kennung der Flugzeuge auf den
   Sichtgeräten

techn. Daten:
- Empfangs-Frequenzbereiche
   Landefunkmess-Gerät 3-cm-Bereich:
   9370 MHz
   Rundblickstation 10-cm-Bereich: 3000 MHz
   Dispatcher-Funkmess-Station 35-cm-Be-
      reich: 835 .. 882 MHz
   Funkmess-Station P-20: 2710 .. 3100 MHz
- Sendefestfrequenzen
   Welle I  730 +/- 1 MHz
   Welle II  740 +/- 1 MHz
   Welle III   750 +/- 1 MHz
- Impuls-Sendeleistung: > 160 W
- Betriebsarten
   + Landen einzeln
      Flughöhe wird gesendet
   + Landen Gruppe
      Flughöhe wird nicht gesendet
   + Leiten grob
   + Leiten fein
   + SRO-2 (Kennungsgerät)
- Stromversorgung
   115 V / 380 .. 900 Hz
   27 V =

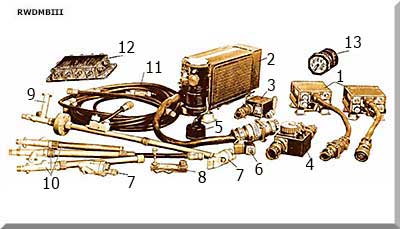

Gerätesatz der Flugzeugausrüstung:
- Empfangsantennen für 2 Bereiche
   (3 cm, 10 cm) DDW-3M
- Filter mit Diodenkammer
- Sende-Empfangsantenne OER-2
    (dm-Bereich)
   (bei großen Flugzeugen DRD-2)
- Videoverstärker PWU
- Kabelverteiler
- Höhengeber DW-15
- Regulierungsblock der Verstärkung
   entsprechend der Flughöhe RUW
- Sender-Empfänger
- Bedienteil mit Kontrollelementen
- Austastvorsatz
- Prüfgerätesatz
   Prüfgerät KIPO-1M
   Prüfgerät KIPO-2M




Quelle: DV 432/35
