Technikkatalog



Raketenleitstation SNR-75

SNR-75

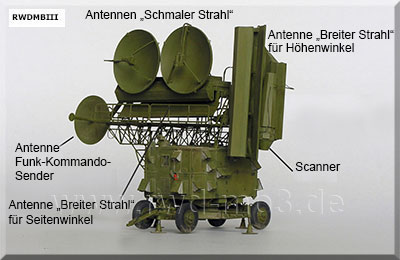

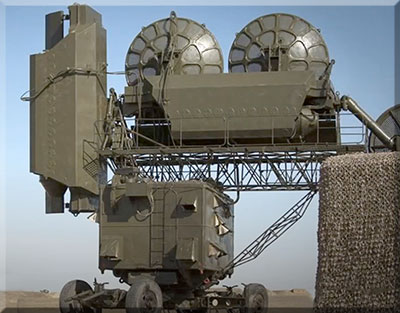

Gesamtansicht der Sende- und Empfangskabine PW (Modell
  Bestimmung:
Raketenleitstation des Fla-Raketenkomplexes S-75

Kabinen:
- Sende- und Empfangskabine PW
- Steuerkabine UW
- Gerätekabine AW


SNR-75SNR-75

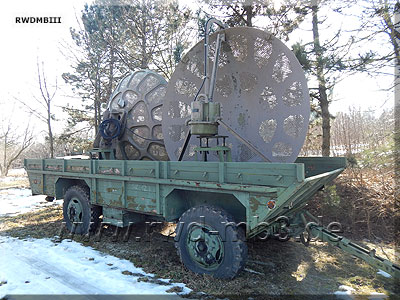

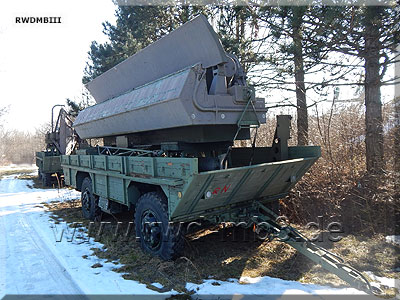

Transportanhänger P3W mit den Antennen P13 und P14 für "Schmaler Strahl" Transportanhänger P1W für die Antenne P12
"Breiter Strahl" (Seitenwinkel)

SNR-75

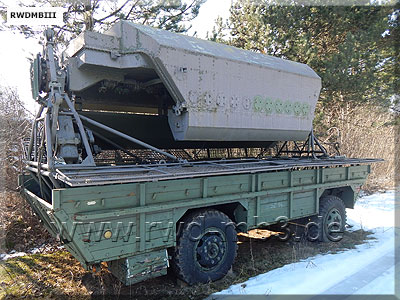

Transportanhänger P2W für die Antenne P11 "Breiter Strahl" (Höhenwinkel)

SNR-75SNR-75

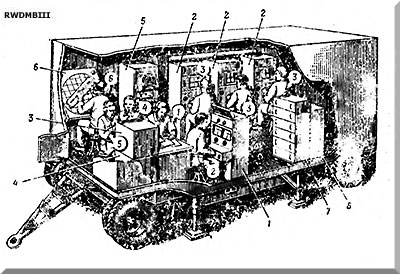

Kabine UW (ältere Ausführung)
  1  Feuerleitschrank (I60W) mit Leitoffizier
  2  Schränke RS (I30AW, I30BW, I30WW) mit den Funkortern
  3  Block SUS mit Schaltmechaniker
  4  Block APP (Schrank I80W)
  5  Tochtersichtgerät der RBS mit Schießendem
  6  Planschett mit Zeichner
  7  Imitatorschrank I90W)
Kabine AW


SNR-75SNR-75

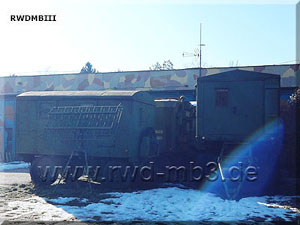

Gerätekabinen der RLS
im Vordergrund Antenne des Kennungsgerätes NRS-12, dahinter Kabine ZÄF für die Ken-
nungsapparatur, rechts: Kabine UW

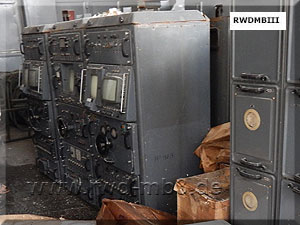

Apparatur der Kabine UW
links: Hauptbedienpult
v.l.n.r. Operatoren für Höhenwinkel, Entfernung,
Seitenwinkel

SNR-75

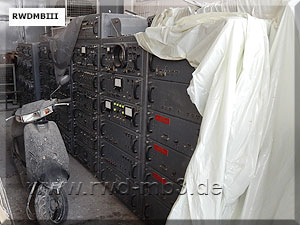

Apparatur der Kabine AW
links: Schrank Z30AW mit Blöcken
          des SBZ-Systems
Mitte: Schrank L70BW mit Blöcken des
          Funkkommando-Senders

SNR-75SNR-75

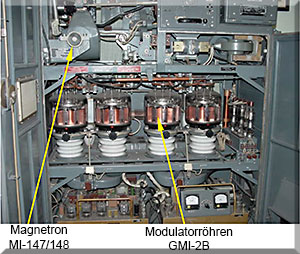

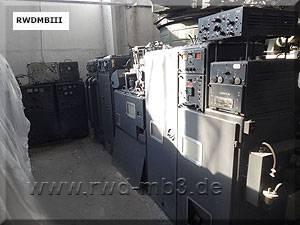

Apparatur der Kabine PW
rechts: Schrank P20AW Modulator-Sender
           (Azimut)
darüber: Blöcke zur automatischen Frequenz-
              umstimmung des Magnetrons
Senderschrank
