Technikkatalog



Kabine ZÄF

zaef
Kabine ZAF mit Kennungsantenne
(Foto: Museum der LV Ungarns; www.panoramio.com)


zaef

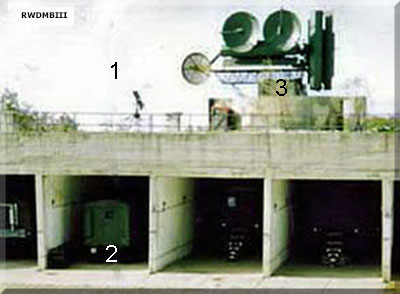

(Foto: http://szepkilatas.blog.hu/2013/11/22/kincskereses_a_pilisben)
  1  Kennungsantenne
  2  Kabine ZÄF
  3  Kabine PW der RSN-75W

zaef

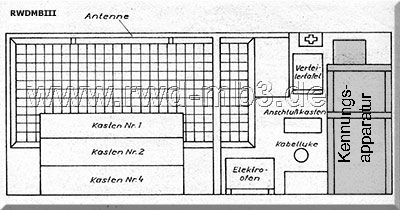

Apparatur des Kennungsgerätes (an vorderer Kabinenwand)

zaef
rechte Kabinenseite

zaef
linke Kabinenseite
  Bestimmung:
Gewährleistung der autonomen Kennungs-
abfrage in Verbindung mit der Raketenleit-
station RSN-75W des Fla-Raketen-Komplexes S-75 in der NVA-Version.
Damit wird eine bessere und genauere Kennungsabfrage ermöglicht, als über das Kennungsgerät NRS-12 der Rundblickstation.
Die Antenne des Kennungsgerätes lief synchron mit der Kabine PW.
Die Kennung wurde vom Bedienpult I-62W/M des Leitoffiziers abgefragt und die Kennungs-
antwort erschien mit auf dessen Sichtgeräten.

techn. Daten:
- Entfernung der Kennungsabfrage:
    wie Auffassentfernung der RLS
- Seitenwinkelabtastung: 360°
- Höhenwinkelabtastung: 1 .. 30°
- Entfernungsauflösung: 500 .. 1500 m
- Abfragezeit: 1.. 2s
- Stromversorung: 3x 220 V, 50 Hz
- Abmessungen
   Länge: 5750 mm (mit Zugstange)
   Breite: 2230 mm
   Höhe: 2900 mm
- Gewicht: 3300 kg
- Basisfahrzeug: Anhänger 2PN-2,
    Modell 710B
- Kofferaufbau: KUNG-P2M
   unterteilt in Apparateraum und
   Raum für Hilfsausrüstung

Bestandteile:
- Kennungsgerät: NRS-12N
- Koppelblock PS-1 zur Leitkabine
   (Kabine UW) des Komplexes
- Block für die Kontrollabfrage NBKO-Ä
   (Ä-35Ä)
- EWZ
- Reparaturkabel
- Vielfachmessgerät AWO-5M
- Feldfernsprecher
- Elektroofen 3 kW



Quelle: Ch. Wolff, A 102/1/109
