Funkmeßlandeanlage RSP-10 (MN)

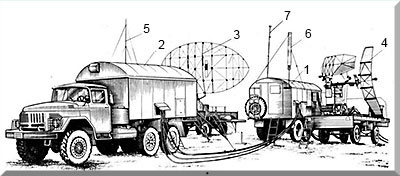

 RSP-10 entfaltet (Foto: www.russianarms.ru) 1 Gerätefahrzeug 2 Aggregatefahrzeug 3 Anhänger mit Antenne DRL 4 Anhänger mit Antenne PRL 5 Antenne Funkstation 6 Antenne NPO-P (Empfänger Antwortsender PRL) 7 Antenne Peiler |
Bestimmung: - Kontrolle der Flüge von Luftfahrzeugen unter einfachen und komplizierten meteorologi- schen Bedingungen, bei Tag und bei Nacht, und deren individuelle Identifizierung mit Hilfe von Luftfahrzeug-Respondern oder automatischen Funkpeilung; - Einweisung von Luftfahrzeugen in den Flug- platzbereich und Steuerung des Sinkfluges bei Wolkendurchbruch; - sequentielles Zurückziehen der Flugzeuge auf dem Landekurs und Planung des Gleitweges und Sicherstellung ihrer Landung auf der Landebahn des Flugplatzes durch Senden von Befehlen an die Flugzeugbesatzungen über UKW- und VHF-Funkstationen. techn. Daten: - Sendeleistung PRL-10(MN): 70 kW DRL-10(MN): 230 kW - Frequenzbereich PRL-10(MN): cm-bereich DRL-10(MN): dm-Bereich - Stromversorgung: - 3x 220 V / 400 Hz über ÄSB-2x16-T/230/4/400-AIRKI - 3x 380 V / 50 Hz über Umformer PSTsch-15 - Bedienung: 9 Personen - Basisfahrzeug: ZIL-131 mit Koffer KUNG-1M und 2 2-Achs-Anhänger Bestand: - Dispatcherfunkmeßgerät - Präzisionslandefunkmeßgerät - automatisierter UKW-Peiler - 2 UKW-Funkstationen R-802 oder R-823 - Fototregistriereinrichtung PAU-476-1 - 2 Tonbandgeräte MS-61 - Anlage ÄSB-2x16-T/230/4/400-AIRKI mit 2 Aggregate AB-16 - Umformer PSTsch-15 für Netzbetrieb - EWZ - Kontroll- und Messapparatur Varianten: - RSP-10 - RSP-10MN |
Quelle: Beschreibungen RSP-10 und RSP-10MN (russ.)
