Ladeeinrichtung 1

Ladeeinrichtung 1

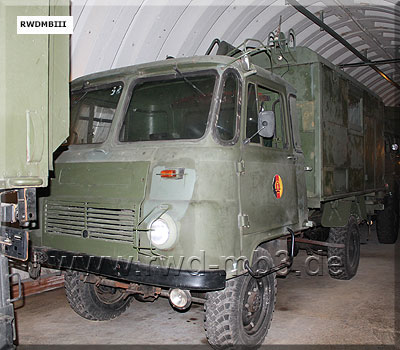

Gesamtansicht

Ladeeinrichtung 1
Außenansicht

Ladeeinrichtung 1

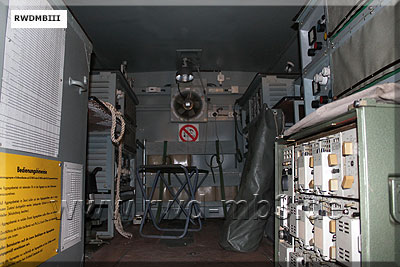

Anordnung der Geräte im Kofferaufbau
(das Gerät MAS 6 unten rechts gehört nicht zum Fahrzeug)
  Bestimmung:
Ladeeinrichtung in Truppenteilen und Einheiten zum Laden von offenen und gasdichten NC-Akkumulatoren unter stationären und feldmäßigen Bedingungen im Stand und in der Bewegung

techn. Daten:
- Ladespannung: 1,2 / 12 / 30 V
- Ladung von Akkumulatoren der Typen
   NC, KN, NKN, SZD
- Stromversorgung: 220 V, 50 Hz
- Bedienung: 0/1/1
- Basisfahrzeug: LO 1800A (K)
- Abmessungen: 5380 x 2365 x 2735 mm
- Masse: 4350 kg
- Jahr der Einführung: 1961

Ausrüstung:
- 1 Gleichrichtereinschub 1
- 1 Ladegestell I
- 2 Ladegestelle II
- Ladeeinschübe 2, 3 oder 4
   (Bestückung ist variabel)
- Ladetafel 5
- Aggregat: BeET 1,6-2
Ladegestelle und Ladeeinschübe sind identisch
mit den Geräten in der Ladeeinrichtung 2

Ladeeinrichtung 1Ladeeinrichtung 1

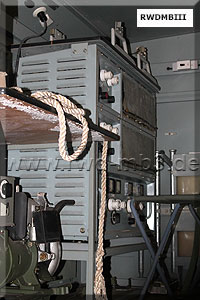

Geräte auf der linken Seite
Ladegestell I mit
- 2 Ladeeinschüben 3
- Gleichrichtereinschub 1

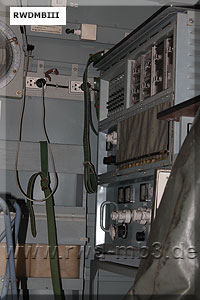

Geräte auf der rechten Seite (vorn)
Ladegestell I mit
- Ladeeinschub 3
- Gleichrichtereinschub 1

Ladeeinrichtung 1Ladeeinrichtung 1
Geräte auf der rechten Seite (hinten)
Ladegestell II mit
- Ladeeinschub 4
- Ladeeinschub 3

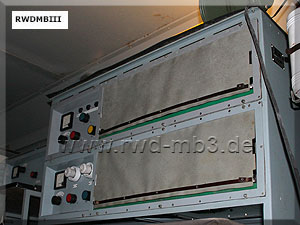

Schalter und Sicherungen über der Tür



Quelle: Katalog NaT der LaSK
Fotos aufgenommen im Militär-Museum Kossa
