Technikkatalog



Ladeeinrichtungen der Ladeeinrichtung 1 und Ladeeinrichtung 2

LadeeinrichtungenLadeeinrichtungen

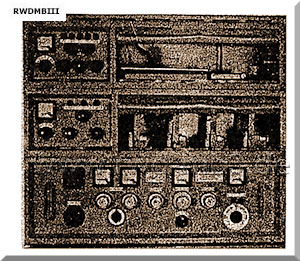

Ladegestell I
mit Ladeeinschub 3, Ladeeinschub 4, Gleich-
richtereinschub 1
- Abmessung: 1000 x 860 x 470 mm
- Masse (ohne Einschübe): 50 kg
- Jahr der Einführung: 1961

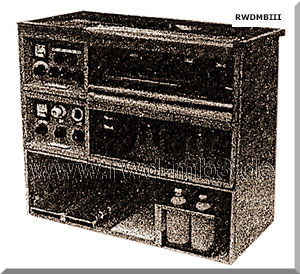

Ladegestell II
mit Ladeeinschub 2, Ladeeinschub 3, Lade-
einschub 4
- Abmessung: 1000 x 860 x 470 mm
- Masse (ohne Einschübe): 50 kg
- Jahr der Einführung: 1961

LadeeinrichtungenLadeeinrichtungen
Ladeeinschub 2
- Ladeparameter: 1,2 V/1,2 A, 12 V/0,4 A,
   30 V/0,1 A
- Lademöglichkeiten: 1,2NC-12, 7,2NC-4,
   12NC-4, 6NC-1
- Abmessung: 980 x 245 x 385 mm
- Masse: 20 kg
- Stromversorgung: Gleichrichtereinschub 1
- Jahr der Einführung: 1961
Ladeeinschub 3
- Ladeparameter: 12 v/ 5.. 10 A
- Lademöglichkeiten: 2NKN-24, 5NKN-45
- Abmessung: 980 x 245 x 385 mm
- Masse: 20,5 kg
- Stromversorgung: Gleichrichtereinschub 1
- Jahr der Einführung: 1961

Ladeeinrichtungen
Ladeeinschub 4
- Ladeparameter: 12 V/1,2 .. 2,4 A, 30 V/1,3 A
- Lademöglichkeiten: 2,4NC-6, SZD-12
- Abmessung: 980 x 245 x 385 mm
- Masse: 24 kg
- Stromversorgung: Gleichrichtereinschub 1
- Jahr der Einführung: 1961

LadeeinrichtungenLadeeinrichtungen

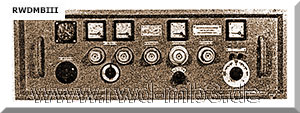

Gleichrichtereinschub 1
- Ladeparameter: 1,2 V/1,2 A, 12 V/32,4 A,
   30 V/5,2 A
- Abmessung: 980 x 320 x 460 mm
- Masse: 55,5 kg
- Stromversorgung: 220 V, 50 Hz
- Jahr der Einführung: 1961
Ladetafel 5
- Ladeparameter: 12 V / 15 A
- Lademöglichkeiten: 5NKN-45, 12NC-70
- Abmessung: 400 x 800 x 265 mm
- Masse: 28,5 kg
- Stromversorgung: Gleichrichtereinschub 1
- Jahr der Einführung: 1961



Quelle: Katalog NaT der LaSK
