Technikkatalog



Kernstrahlungsmessgerät 1/1 - Bedien- und Verarbeitungseinheit

KSMG-1/1B
Gerätesatz

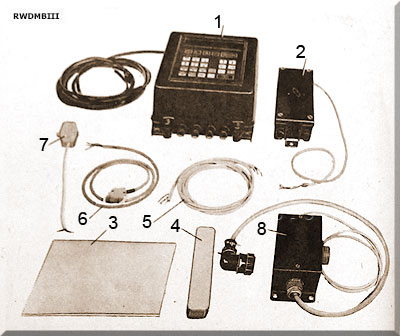

Bestand:
  1  Elektronikteil
  2  Verteiler
  3  Beschreibung und Bedienungsanleitung
  4  EWZ-Satz
  5  Kabel K1
  6  Kabel K2
  7  Adapter
  8  Kabelschalter
  Bestimmung:
Automatisierung der KCB-Aufklärung
Einsatz in Kfz- und gepanzerter Technik, stationären Einrichtungen, Hubschraubern und langsam fliegenden Flugzeugen
das Gerät gewährleistet:
•  das automatische Speichern von Aufklä-
    rungsdaten in Zusammenwirken mit
  - dem Kernstrahlungsmessgerät KSMG-1/1
  - dem Gerät zur chemischen Aufklärung
     GZCA-21
  - dem Navigationsgerät TNA-3
  - dem Flughöhenmesser RW-3, RW-5 und
     RW-UM
•  die manuelle Eingabe der Aufklärungsdaten
   gemäß Algorithmus

techn. Daten:
- Datenspiecher: 100 Datensätze
   (Zeilen zu je 9 Spalten)
- Datenfernübertragung: Funk- oder Fe-Kanäle
- Schnittstelle: IFSS
   für Drucker oder Computeranschluss
- Modulationsart: Frequenzumtastung (FSK)
- Übertragungsgeschwindigkeit
   Funk: 1200 Bit/s
   Telefon: 300 Bit/s
- Stromversorgung
   Bordnetz: 10,8 .. 33,6 V
   über Netzteil: 220 V, 50 Hz
   über Netzteil: 24 V



Quelle: A 053/1/107
