Funkmarkierungsstelle ARP-7

ARP-7

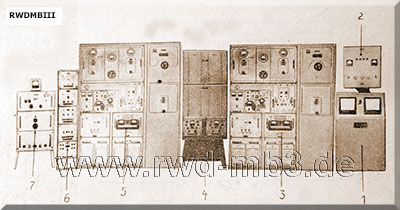

Gesamtansicht
 1  Stabilisator ST-10MK-F
 2  Eingangstafel
 3  1. Sender PAR-7A1
 4  Automatikgestell AP-7
 5  2. Sender PAR-7A1
 6  Gestell der Ortsautomatik
 7  Markierungssender MRM-48
  Bestimmung:
Gerätesatz für den stationären Einsatz
- gemeinsam mit Ansteuerungsfunkfeuer be-
   stimmt zum Heranleiten von Flugzeugen, die
   mit einem automatischen Funkkompass ARK
   ausgerüstet sind, an den Standort
- Landehilfe im System OSP
- Markierungsfunkfeuer für Kennzeichnung
   des Überfluges über die Funkmarkierungs-
   stelle
- im System der territorialen Navigation
   Einsatz als Zonenfunkfeuer
- Einseitige Kommandoverbindung im Mittelwellenbereich

techn. Daten:
- Funkmarkierungssender PAR-7A1
   Frequenz: 150 .. 1300 kHz
   Reichweite
     Telegrafiebetrieb: 350 .. 800 km
     Telefoniebetrieb: 250 .. 440 km
- Markierungsfunkfeuer MRM-48
   Frequenz: 75 MHz
   Leistung: 12 W

Gerätesatz:
- 2 Anflugsender PAR-7A1
- 1 Antennen der Anflugsender
- 1 Gestell der Ortsautomatik MA-7
- 1 Signalpult PS
- 1 Geber der Schutzsignalisation
- 1 Frequenzmesser Tsch4-1a
- 15 Brandgeber DP
- 2 Temperaturgeber DT
- 1 Automatik- und Umschaltgestell der
     Anflugsender AP-7
- 4 Ventilatoren
- 1 Netzstabilisator ST-10MK-F
- 1 Geber zum Einschalten der Hindernisfeuer
- 1 Eingangstafel StschW
- 1 Übergangstafel des Aggregateteils PStsch2
- 1 Übergangstafel des Geräteteils PStsch1
- 2 Elektroheizungen
- 1 Feuerlöschmittelsatz
- 2 Dieselgeneratoren AD-10T/400
- 1 Programmzeitrelais 2MWM
- 1 Alarmglocke (Sirene) KLRP-200
- 1 Kabelsatz
- 1 Vielfachmessgerät AWO-5M



Quelle: A 140/1/206
