Lademaschine 5Ju24
 |
Bestimmung: Lagerung der Rakete in der Startstellung Be- und Entladen der Startrampe 5P72 mit einer Fla-Rakete 5W28 zu jeder Startrampe gehören zwei Lademaschinen techn. Daten (ohne Rakete): - Masse: 4265 kg - Länge: 7677 mm - Breite: 2390 mm - Höhe: 3298 mm - Transportmittel: Sattelzug 5T53M |

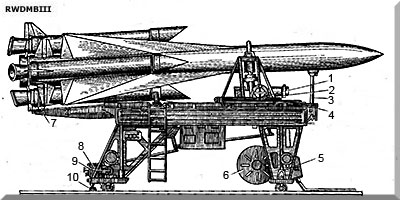

 | 1 Vordere Stütze 2 Antrieb der Stütze 3 Mechanismus Schutzmechanismus OSh-1 4 Antrieb 5 Antrieb zu den Kontakten 6 Stromzuführung 7 Hintere Stütze 8 Kupplungsmechanismus 9 Fahrbarer Antrieb 10 Enteisungsvorrichtung |
 |  |

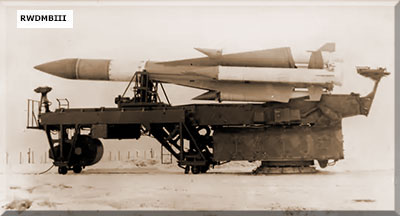

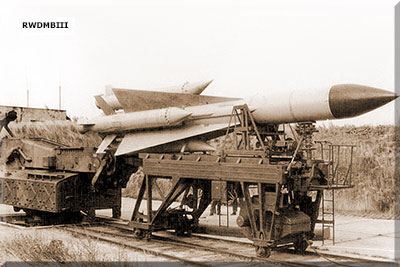

| Beladen der Startrampe durch die Lademaschine |
