Fla-Rakete 5W28

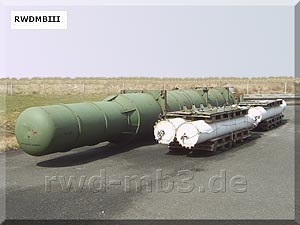

5W28

5W28

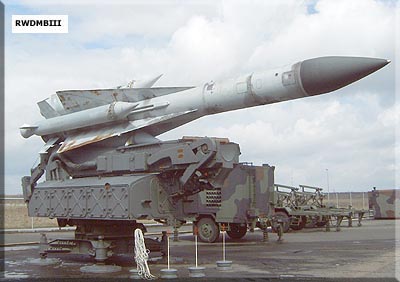

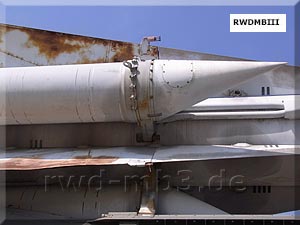

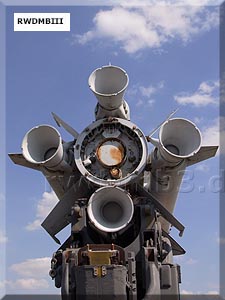

Rakete auf Startrampe 5P72
  Bestimmung:
Fla-Rakete des Komplexes S-200WÄ Wega-M

techn. Daten der Rakete 5W21A (W-860P)
- Masse Stufe I (Startstufe): 3000 kg
- Masse Stufe II: 4000 kg
- Treibstoff der Stufe II
   Brennstoff TG-02: 586 ± 12 kg
   Oxydator AK-27P: 1680 ± 15 kg
- Masse Hydrauliköl: 12 kg
- Masse Gefechtsteil: 217 ± 3 kg
- Reichweite der Rakete: 300 km

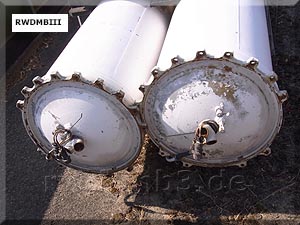

techn. Daten 5S25 (5S26)
- Schubkraft
   max.: 42000 (43300) kg
   min.: 21500 (20800) kg
- Arbeitszeit: 3 - 5,1 ( 3 - 5,7) s
- Masse
   Treibladung: 480 (490) kg
   Zündladung 1,75 (1,0) kg

- Kugelbehälter
   Druck: 230 - 395 at
   Inhalt: 42 l

Bestand:
- Selbstlenkkopf 5G23 / 5G24
- Rechengerät 5Ä22
- Autopilot 5A41
- Funkzünder 5E24F
- Sicherungs- und Zündmechanismus 5B73
- Marschtriebwerk 5D12, 5D21, 5D67
- Starttriebwerke 5S25, 5S28
- Gefechtsteil 5B14Sch
- Kontroll-Antwortsender 5U14
- Bordstromversorgung 5I43
- Umformer 5I23
- Umformer 5I53


5W28

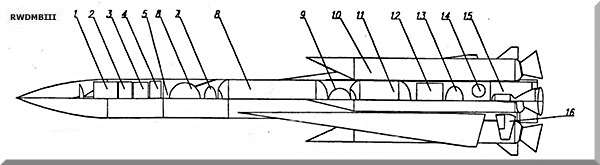

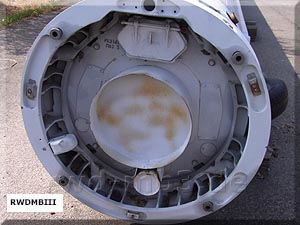

Aufbau der Rakete

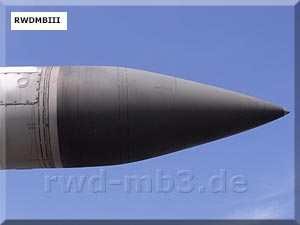

  1  Selbstlenkkopf 5G23/24
  2  Autopilot 5A41
  3  Funkzünder 5E24F
  4  Rechengerät 5Ä22
  5  Sicherungs- und Zündmechanismus 5B73
  6  Gefechtsteil 5B14Sch
  7  Brennstofftank Bordstromversorgung
  8  Oxydatortank
  9  Kugel-Druckluftbehälter
10  Starttriebwerke
11  Brennstofftank
12  Bordstromversorgung 5I43
13  Oxydatortank Bordstromversorgung
14  Hydrauliktank
15  Marschtriebwerk

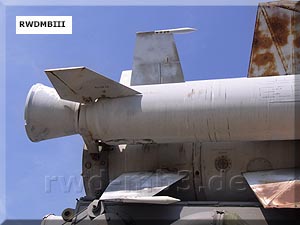

16  Aerodynamische Ruder


5W28 5W28

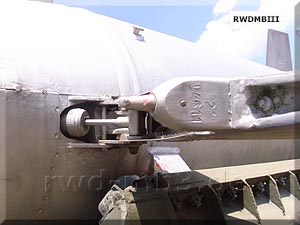

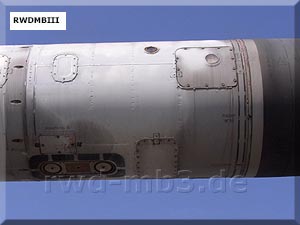

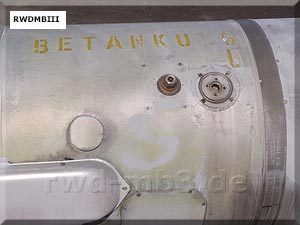

elektro-pneumatsche Verbindung OSh-1

5W28 5W28

5W285W28

5W285W28

5W285W28

5W285W28
oben:

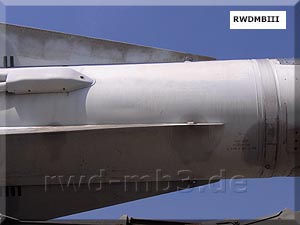

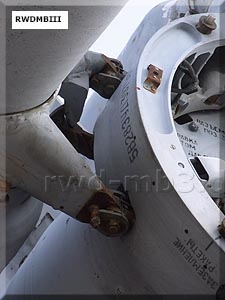

Abdeckung für die elektrische Verbindung OSh-2



Quelle: techn Beschreibung 5W41A (russ.), Lehrbuch S-200 (russ.)
Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
