Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

Fla-Rakete 5W21 (Gefechtsteil 5B14Sch)

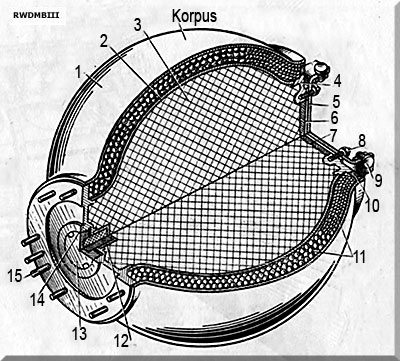

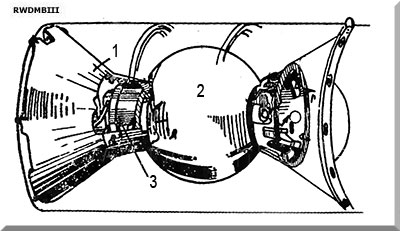

Zelle Nr. 3 mit Gefechtsteil   1  Halterungen für Gefechtsteil   2  Gefechtsteil   3  Sicherheits- und Zündmechanismus Gefechtsteil Block TA-18   1  äußere Hülle   2  innere Hülle   3  Sprengladung TG-20   4  Flansch   5  Deckel   6  Dichtung   7  Sprengstoff   8  Bolzen   9  Drucklager 10  Stopfen 11  kugelförmige Elemente 12  Detonator 13  Stopfen 14  Ring 15  Bolzen

Bestimmung: Splitterladung zur Bekämpfungvon Luftzielen aller Art techn. Daten: - Durchmesser: 535 mm - Länge: 548 mm - Masse mit Halterungen: 217 ± 3 kg - Masse Sprengstoff TG-20: 87,6 - 91 kg - Anzahl der kugelförmigen Elemente    Masse 3,5 g: 21 000 St.    Masse 2 g: 16 000 St.

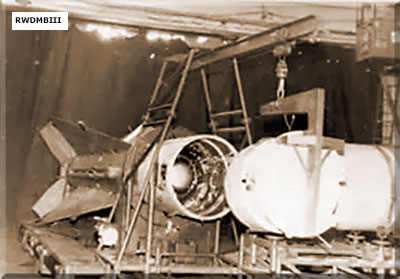

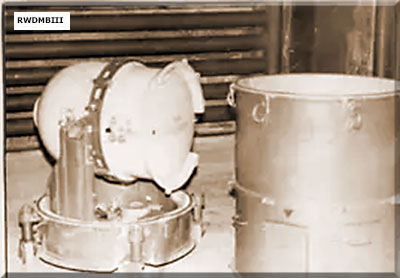

Block TA-18 und Container 5Sh49	Montage des Blockes TA-18 in der Rakete

Quelle: Lehrbuch S-200
