203,2-mm-SFL 2S7 - Grafiken
 |

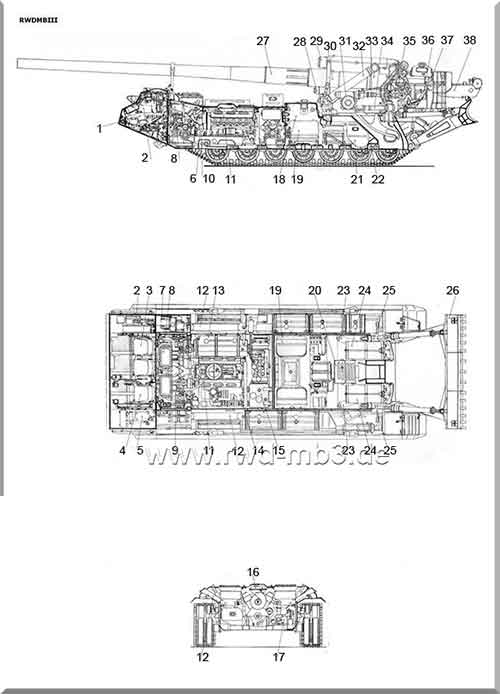

1 Führungsabteil 2 Funkgerät R-123M 3 Platz des Kommandeurs 4 Platz des Fahrers-Mechanikers 5 Fahrerpult 6 Motorabteil 7 Filterventilationsanlage 9 Luftfilter 10 Ölfilter 11 Motor 12 Ejektor 13 Radiator 14 Vorwärmer 15 Dieselmotor 16 Ausgleichsbehälter Kühlsystem 17 Öltank des Motors 18 Abteilung der Bedienung 19 Sitze der Bedienung 20 Akkumulator 21 Treibstofftank 22 hinteres Fach 23 Staufach für Granaten 24 Staufach für Ladungen 25 Führungsrad-Absenkzylinder 26 Erdschild 27 Rohr 28 Vorhohler 29 Rücklaufbremse 30 Wiege 31 Hebemechanismus 32 Ausgleichsmechanismus 33 oberer Antrieb 34 schwenkbarer Antrieb 35 Visier D726-45 36 Bolzen 37 Abschussvorrichtung 38 Lademechanismus |
 |  |
| 2S7 beim Laden Geschoss auf dem Lademechanismus Verschluss geöffnet | Transportkarre für Granaten |
