Technikkatalog



IR-Zielfernrohr TPN-1-49-23

TPN-1-49-23

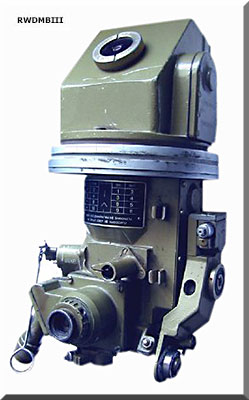

Gesamtansicht
  Bestimmung:
IR-Nachtsichtvisier zur
- Zielerfassung auf dem Gefechtsfeld
- Zielbestimmung, Vorbereitung der Ausgangsdaten
   für das Schießen, Zielen
- Auswertung der Schießergebnisse
- Eingabe von Korrekturen

techn. Daten:
- Sichtweite: 750 - 800 m
- Blickfeld
   horizontal: 360°
   vertkal: 27°
- Vergrößerung: 6-fach
- Periskophöhe: 260 mm
- Stromversorgung
   Eingangsspannung: 26 V
   Ausgangsspannung: 16 - 18 kV
- Masse: 16,6 kg

Bestand:
- Visier TPN-1-49-23
- Netzgerät BT-6-26
- IR-Scheinwerfer L-2

L-2BT-6-26

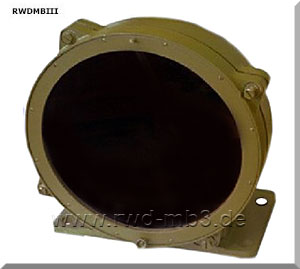

IR-Scheinwerfer L-2AG(M)
Glühlampenleistung 180 - 220 W

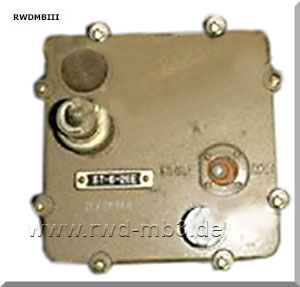

Netzgerät BT-6-26

TPN-1-49-23TPN-1-49-23

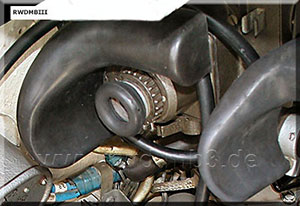

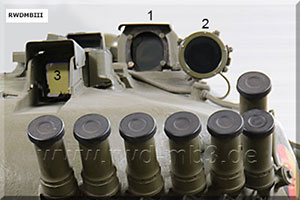

TPN-1-49-23 am Platz des Richtschützen im Panzer T-72Visieröffnungen am Turm des T-72
  1  TPN-1-49-23
  2  IR-Scheinwerfer L-2
  3  TPD-K1



Quelle: all-wartechnique.ru/2018/06/priborinochnogovidenia.html
