Technikkatalog



Radiologische Werkstatt Wkst.-Ra

Wkst. Ra
Elektronik- und Mechnikwagen auf G5

Wkst. Ra
Eichwagen

Wkst. Ra

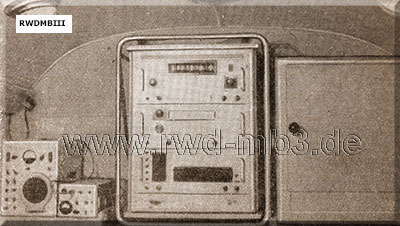

Elektronikwagen Vorderwand
Impulsoszillograph OG1-8 mit Verstärker IV10, Messplatz VA-G 46a, Trockenschrank ET48

Wkst. Ra

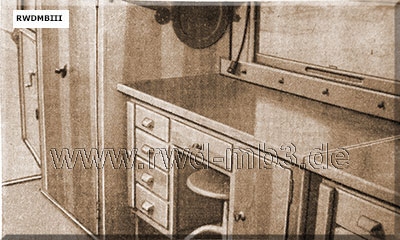

Elektronikwagen linke Seite,
Eckschrank und Stahlrohrarbeitstisch
  Bestimmung:
Instandsetzung, Eichung und Prüfung der Eichung von Strahlungsmess- und Aufklärungsgeräte

techn. Daten:
- Basisfahrzeuge
   Elektronikwagen: LKW G5
     mit Standardaufbau
   Mechanikwagen: LKW G5
     mit Standardaufbau
   Eichwagen: 2-Achs-Anhänger mit
     Standardaufbau
- Besatzung: 4 Personen
   Leiter
   Mechaniker
   2 MKF/Hilfsmechaniker
- Stromversorgung
   Netz: 220 V, 50 Hz
   Aggregat
   Batterien und Umformer

wesentliche Ausrüstung:
• Elektroaggregat GAD-16
• Elektronikwagen
   - Tester VA-B-13
   - Röhrenprüfgerät W18N
   - Dekadenwiderstand
   - Wheatstonemessbrücke J31a
   - Batterieladegerät VA-H 651
   - elektrostatische Spannungsmesser
   - Isolationsprüfgerät IP6Wa
   - Regeltransformator RT 250/6
   - Strommesser
   - Spannungsteiler
   - Widerstandsmessgerät
   - 2 Universalrörenvoltmeter 187a
   - Impulszählgerät VA-G 46a oder
     Curiemeterprüfgerät VA-P-33
   - Impulsoszillograph OG1-8
   - Zeitmarkengeber ZMG 1
   - Impulsverstärker IV10
   - Hochspannungsquell VA-G 04
   - Trockenschrank ET48 oder 983
   - Katalytöfen
   - Einankerumformer URW42
   - Konstanthalter MK220/2a
   - Werkzeuge
   - Verbrauchsmaterialien
• Mechanikerwagen
   - Gleichrichter E12/15
   - Werkzeuge
   - Verbrauchsmaterialien
   - Ersatzröhren
   - Wickelvorrichtung
   - Katalytöfen
   - Schleifbock
   - Mechanikertischfrehmaschine SL3a
   - Handbohrmaschine BM10
   - kombiniertes Werkzeug
     (schleifen, sägen, fräsen, bohren)
   - Universalladegerät L2-29/1-E24
   - Universalladegerät L2-29/1-E2x6
   - Farbspritzanlage TN7510
   - Hobelbank
• Eichwagen
   - Isotopenarbeitsbehälter
   - Messstrecke


Wkst. RaWkst. Ra

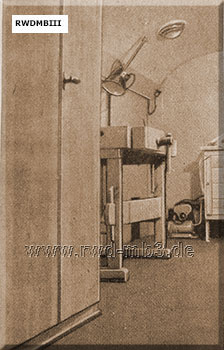

Mechanikerwagen, linke Seite
Eckschrank, Hobelbank, Farbspritzanlage
Schuhmachernähmaschine und Trockenschrank

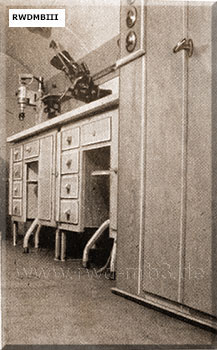

Mechanikerwagen, rechte Seite
Stahlrohrarbeitstische mit Schraubstock,
Schleifbock und Tischbohrmaschine

Wkst. Ra
Eichwagen
Isotopenarbeitsbehälter mit Messstrecke



Quelle: DV 46/40, DV 46/14
