Technikkatalog
Fla-Rakete W-755 / W-759
 |
Bestimmung: Einsatz im Fla-Raketenkomplex S-75 Wolchow" Versionen: - W-755 20D - W-759 5Ja23 techn. Daten: - Anzahl Stufen: 2 - Triebwerke Feststoffstarttriebwerk Flüssigkeitsmarschtriebwerk umschaltbar - Zünder: Funkannäherungszünder - Lenksystem: Kommando-Fernlenkung - Länge: 10778 mm - Durchmesser 1. Stufe: 654 mm 2. Stufe: 500 mm - Startmasse W-755: 2374 kg W-759:2409 - Masse Starttriebwerk: 1011 kg - Geschwindigkeit mittlere: 850 m/s max.: 1350 m/s - Gefechtskopf Masse 20D: 196 kg Masse 5Ja23: 197 kg Splitterzahl: 8000 Einzelsplitter: 8 g Splitterstreuwinkel: 20° Vernichtungsradius: 50 - 60 m - Schubkraft Feststoff-TW: 58 Mp Flüssigkeits-TW: 2000 bzw. 3500 kp - Brenndauer Feststoff-TW: 4 s Flüssigkeits-TW: 55 s - Oxydatorfüllung: 545 kg - Brennstoffüllung: 169,5 kg |
 |  |
 |  |
 | |
Quelle: historykpvo-2.ucoz.ru

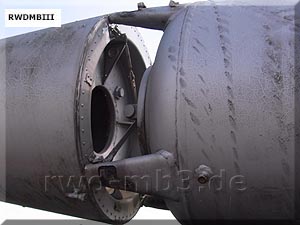

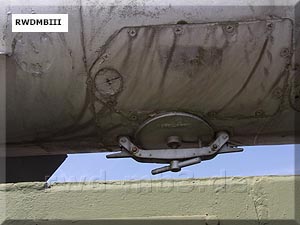

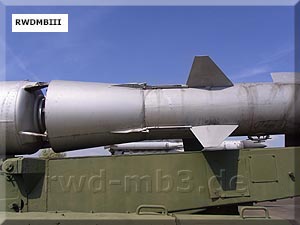

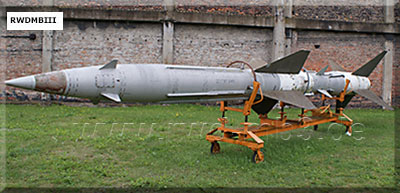

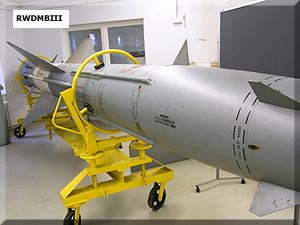

Fotos aufgenommen im Historisch-Technischen Museums Peenemünde und im Telefon- und Raketenmuseum der Gemeinde Pinnow
