Technikkatalog



Vervielfältigseinrichtung 80

VVE 80
Grundriss LAK
  1  Lichtpausmaschine KP 212V
  2  elektrografische Kopiergeräte SECOP 3004R
  3  Spritumdrucker ASTRA S11
  4  Thermokopiergerät PENTACOP 110
  5  Kleinstklimatruhe BK1500
  6  Kabeltrommel
  7  Luftfeuchtegerät LEG
  Bestimmung:
kurzfristige Herstellung einfarbiger Ver­viel­fältigungen von grafischen Dokumenten in geringer Auflage zur Sicherstellung der Ge­fechtshandlungen der Führungsorgane und Truppen

techn. Daten:
- Basisfahrzeug: W 50 LA/A/C
   mit Koffer LAK II 814
- Masse
   VVE 80: 8650 kg
   LAK mit Ausrüstung: 3190 kg
   Elektroaggregat: 1575 kg
- Länge
   Kfz mit Aggregat: 10400 mm
   Kfz ohne Aggregat: 6940 mm
- Breite: 2500 mm
- Höhe: 3310 mm
- Stromversorgung 3x 220/380 V, 50 Hz über
   Netzanschluss
   Aggregat

Ausstattung:
- 2 elektrografische Kopiergeräte
   SECOP 3004R
- Spritumdrucker ASTRA S11
- Kleinstklimatruhe BK1500
- Lichtpausmaschine KP 212V
- Bahnheizkörper
- Thermokopiergerät PENTACOP 110
- Luftentfeuchtungsgerät LEG
- Hauptschaltschrank
- Anhänger Dieselelektroaggregat
   6-6370/130-1
- Ladegleichrichter
- Kabelsatz

KP 212VSECOP 3004R

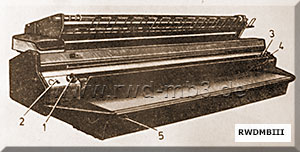

Lichtpausmaschine KP 212V
Arbeitsbreite: max. 1 m

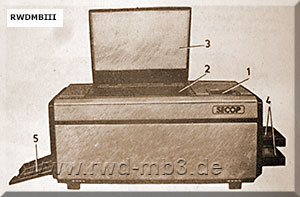

elektrografische Kopiergerät SECOP 3004R
Vorlagenformat: max. A3

ASTRA S11BK1500

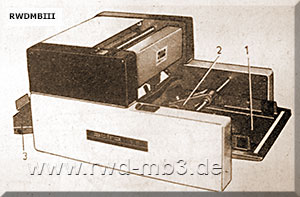

Spritumdrucker ASTRA S11
Papierformat: max. A4

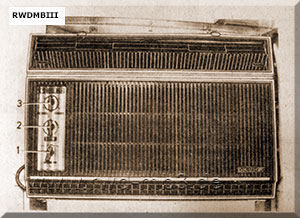

Kleinstklimatruhe BK1500

LEG

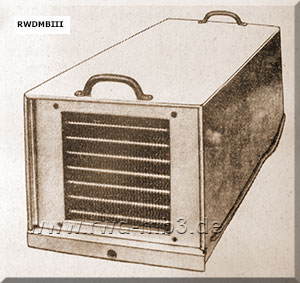

Luftentfeuchtungsgerät LEG



Quelle: A 042/1/007
