Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

Transportable Flugzeug-Fanganlage "ROLL-STOP" TFF/64-68

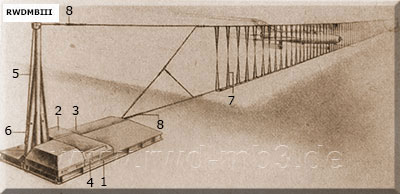

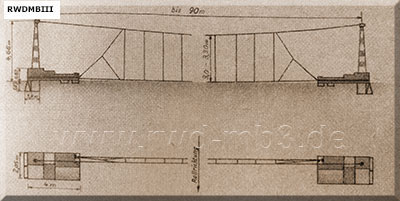

Gesamtansicht Teile der Flugzeugfanganlage   1  Grundrahmen   2  Bremsaggregat   3  Versorgungsanlage   4  Außenbordanschluss Hydraulik   5  Masten   6  Spannvorrichtung   7  Fangnetz   8  Scherkupplungen

Bestimmung: Flugzeugfanganlage zum Abbremsen von Jagdflugzeugen bei Notfällen takt.-techn. Angaben: - nutzbare Bremsstrecke: 180 m - Einsetzbar bis Breite SLB: 80 m - nutzbare Netzbreite: 60 m - mittlere Netzhöhe: 3,25 m - Bremsaggregat: hydraulische Scheiben-    bremsen - Fernbedienung: elektrisch, bis 3000 m - Stromversorgung: 220 V, 50 Hz oder 27 V = - Gesamtmasse: 12 t - Transportmittel:    2 LKW    1 Anhänger    1 Kran - Hersteller: VEB Flugzeugwerft Dresden

Quelle: Luftverteidigung 4/1968
