Funkpeiler SRP-5

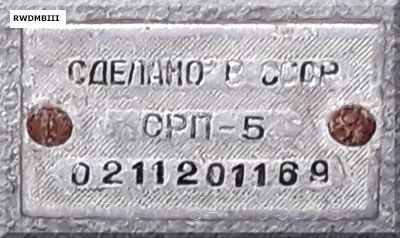

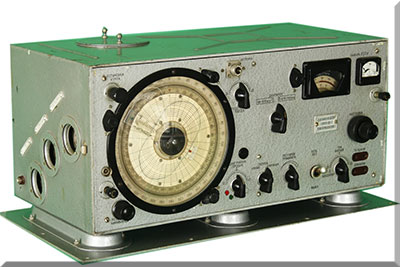

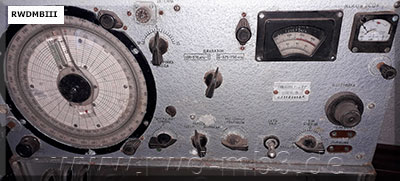

 Empfangseinrichtung (Foto: www.cqham.ru)  Das Foto wurde von Herrn R. Feimann zur Verfügung gestellt.  Typenschild |
Bestimmung: Funkpeilgerät mit festen Rahmen (goniometrisch) zur Ortsbestimmung durch Anpeilen von Funkstationen mit bekanntem Standort techn. Daten: - Frequenzbereich: 186 - 750 kHz aufgeteilt in 2 Unterbereich - 186 - 376 kHz - 375 - 750 kHz - Tonausgabe: Lautsprecher / Kopfhörer - Stromversorgung Wechselspannung: 110/127/220 V, 50 Hz Gleichspannung: 110/220 V mit Umformer Notbetrieb: 2 Batterien über Umformer Bestand: - goniometrische Empfangseinrichtung - Rahmenantenne 2 zueinander senkrechte kreisförmige Rahmen mit einem Durchmesser von 1,2 m (groß) bzw. 0,6 m (klein) - vertikale Hilfsantenne - Kopmensationseinrichtung - Umformer Nutzung auf Projekten: 1545 |
Quelle: flot.com
