Technikkatalog
Startrampe SM-90
 SM-90 in Marschlage (ohne Plane)   Startrampe SM-90 mit Fla-Rakete 11D (Dwina) |
Bestimmung: Bestandteil des Fla-Raketenkomplexes SA-75 "Dwina" und S-75 "Wolchow" dient zur Aufbewahrung, Vorbereitung und Start der Fla-Rakete W-750 und Nachfolgetypen techn. Daten: - Masse in Marschlage: 14200 kg in Gefechtslage: 11100 kg - Zeit Überführung aus Marsch- in Gefechtslage: 140 min - Richtwinkel Seite: unbegrenzt Höhe: 10° .. 75° - Stromversorgung: 3x 220 V, 50 Hz |
 |  |
 | |
Quelle: SM-90 TO (russ.)

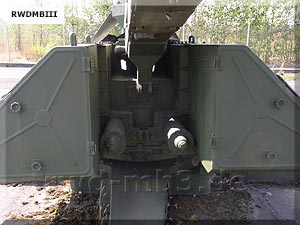

Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
