Technikkatalog



Schallgeschwindigkeitsmesser SGM 75

SGM 75

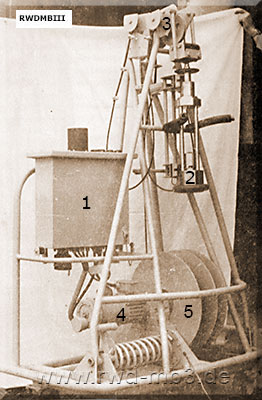

Ausleger mit Winde (eingefahren)
  1  Steuergerät
  2  Messsonde
  3  Ausleger mit Rolle
  4  Getriebemotor
  5  Kabeltrommel
  Bestimmung:
Messung der Schallgeschwindigkeit im Seewasser in einer Messtiefe bis zu 120 m
gleichzeitig wird die Seillänge gemessen und digital angezeigt
Messonde enthält eine Messstrecke von 100 mm und arbeitet nach dem Sing-Around-Verfahren
Schallgeschwindigkeit und Seillänge werden mit Streifendrucker ausgedruckt

techn. Daten
- Messbereich Schallgeschw.: 1350 - 1600 m/s
- Messtiefe: bis 120 m
- Betriebsspannung: 220 V, 50 Hz

Bestand:
- Messsonde
- Ausleger mit Winde
- Bedien- und Anzeigegerät
- Streifendrucker
- Klemmkästen 1 und 2




Quelle: A 201/1/454
