Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

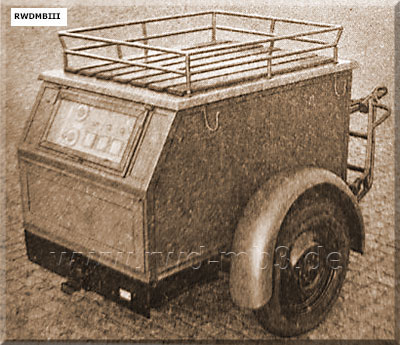

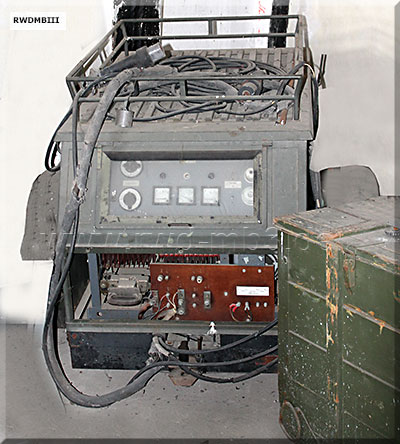

Stromversorgungsgerät SG-1

SG-1PO Modifikationen Typ Leistung (kVA) Wechselst. (A) Frequenz (Hz) Masse kg Bemerkung SG-1 15 29 400 600 SG-1 PO 15 29 400 650 mit Umformer PO 4500 SG-1 C 15 29 400 640 mit Kondensatorbatterie SG-1 PO/C 15 39 400 700 SG-1 ALA 30 87 427 900 mit Umformer ALA 7

Bestimmung: Einrichtung zur Versorgung der Bordnetze von Luftfahrzeugen mit Gleichspannung 28,5V und einphasiger Wechselspannung 115V, 400 Hz techn. Daten: - Fahrgestell: Einachsanhänger mit Sützrad - Abmessungen    Länge: 2750 mm    Breite: 1960 mm    Höhe: 1400 mm - Eingangsspannung: 380 V, 50 Hz - Ausgangsspannungen    Gleichspannung: 28,5 V    Wechselspannung: 115 V

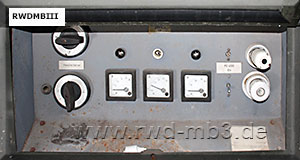

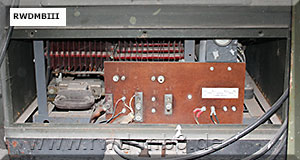

Bedienteil	Gleichrichter im Unterteil des Gerätes

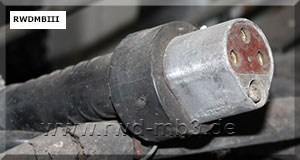

Gleichstromanschluss

Quelle: A 107/1/334; Typenblatt; Fotos aufgenommen im Luftfahrtmuseum Finowfurt
