Technikkatalog



Schiffselektronische Werkstatt SEW-II-75Ak

SEW-II-75Ak
Außenansicht
  Bestimmung:
Wartung und Überprüfung elektronischer Analgen auf Schiffen und Booten

techn. Daten:
- Basisfahrzeug: W 50 LA/A/C
   mit 15-Fuß-Schrägdachkoffer
   (nicht hermetisierbar)
- Stromversorgung
   220/380 V, 50 Hz
   Noteinspeisung 220 V, 50 Hz
- Bereitstellung von Arbeitsspannungen
   220 V, 50 Hz
   220 V, 50 Hz stabilisiert
   115 V, 427 Hz
   0 .. 27 V =
   Batterie 12 V, 84 Ah für Notbeleuchtung

Ausrüstung:
- 4 Arbeitsplätze
   Schlafplätze im Mittelgang montierbar
- Messgerätegestell
- Stromversorgungsgestell


SEW-II-75AkSEW-II-75Ak

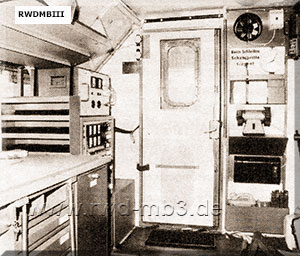

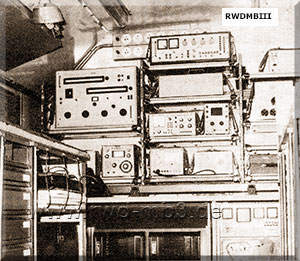

Blick auf das Messgerätegestellhintere Rückwand
links Stromversorgungsgestell



Quelle: Militärtechnik 6/1980
