Raketenleitstation RSNA-75M

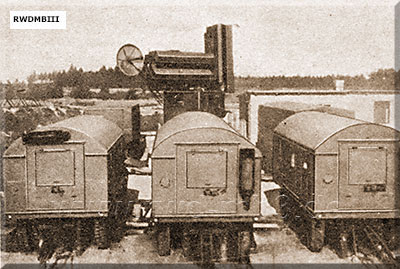

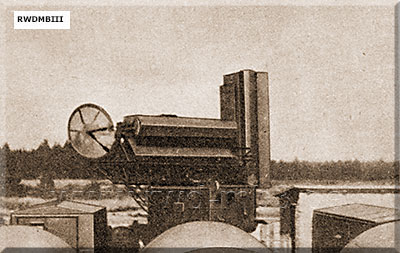

Gesamtansicht Kabine PAA |
Bestimmung: erfüllt im Fla-Raketenkomplex folgende Aufgaben: - Orten der Luftziele - Auffassen und automatische Begleitung des zugewiesenen LZ - Bestimmung des Moments des Raketenstarts - Auffassen und Begleiten der Raketen - Erarbeiten der Raketenleitkommandos - Übertragung der Kommandos an Bord der Rakete - Erarbeiten des Kommandos zum Fern- einschalten des Funkzündersder Rakete techn. Daten: - Impulsleistung: 600 kW - Impulsleistung Kommandosenders: 40 kW - Arbeitrsregime Suche: Maßstab 120 km Begleitung: Maßstab 60 km - Impulsfolgefrequenz Suche: 1250 Hz Begleitung: 2500 Hz - Impulsdauer Suche: 0,8 µs Begleitung: 0,4 µs - Raumabtastung nach Azimut: 0 - 360° nach Höhenwinkel: 0 - 90° - Abtastsektor des Antennenrichtdiagr.: 20° - Auffassungsentfernung: 110 km (TU-16) - Entfernung für automatische Begleitung: 80 - 90km (TU-16) Bestand - PAA (Sende-Empfangskabine) - UA (Sichtgerätekabine) - AA (Apparatekabine) Koordinatensystem Kommandoerarbeitung Kommandosender - RMA (Verteilerkabine) |
Quelle: HB 325/2a
