Bombenvisier PSBN-M
 |

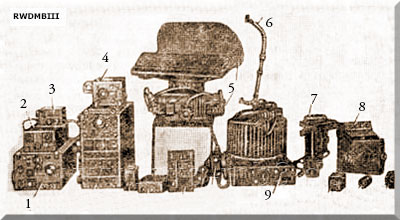

Bestimmung: Bombenziel-Visier techn. Daten: - Frequenz: cm-Bereich - Sendeleistung: 60 - 70 kW - Erkennungsreichweite große Erdziele: 70 - 100 km große Schiffe: 40 - 50 km - Flughöhe: 900 - 13000 m - Fluggeschwindigkeit: 300 - 900 km/h - Genauigkeit: ± 100 m Hauptbestandteile 1 Stromversorgungsblock 2 Block Seitenwinkelszabiliesierung 3 Kompressor 4 Rechengerät 5 Antenne mit Antrieb 6 Antennenhohlleiter 7 Sichtgeräteröhre 8 Potentiomerblock 9 Sender |
Quelle: hist.rloc.ru/lobanov/6_14_1.htm
