Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

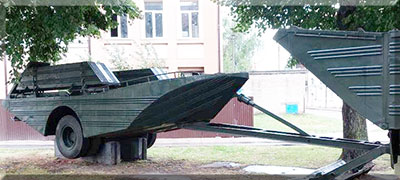

Schwimmwagenanhänger PKP

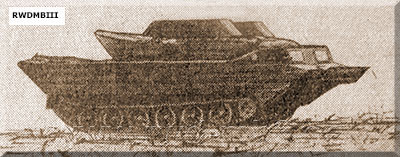

Schwimmwagen PTS-M mit Schwimmwagenanhänger PKP in Marschlage Schwimmwagenanhänger PKP auf Schwimmwagen PTS-M verladen

Bestimmung: Übersetzen von einachsigen Geschützen über Wasserhindernisse PKP wir an Anhängekupplung des PTS-M oder eines Kraftfahrzeuges angehängt sowie auf der Ladefläche des PTS-M befördert techn. Daten: - Typ: Schwimmanhänger mit Räderfahrgestell - Masse: 3,6 t - Tragkraft bei Wasserfahrt: 5 Mp - Abmessungen   - Gefechtslage       - Länge: 10,30 m       - Breite: 4,05 m       - Höhe: 1,98 m   - Marschlage       - Länge: 10,30 m       - Breite: 2,82 m       - Höhe: 2,20 m - Elektroanlage: 12 / 24 V

Aufbau   1  Schwimmkörper   2  Seitenpontons   3  Fahrgestell   4  Schaumstoff   5  Kuupplungsvorrichtung   6  Tragrolle   7  Luke   8  Rödelbalken   9  EWZ-Kasten 10  Stütze 11  Auffahrrampe 12  Vorrichtung zur Befestigung von Lasten 13  Abstützung für Wagenheber

Quelle: A 052/1/213
