Landeabwehrmine PDM-1M

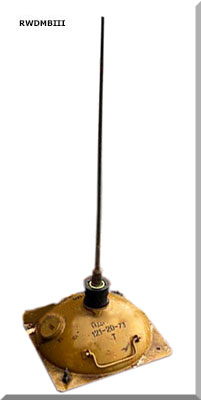

 Gesamtansicht |
Bestimmung: Abwehr amphibischer Operationen techn. Daten: - Masse Mine: 21 kg Sprengstoff: 10 kg komplett mit Bodenplatte: 50 - 60 kg - Höhe mit Knickstab: 1 m - Abmessungen Ballastplatte: 80 x 80 cm Minensockels 35 x 35 cm - Sprengstoffart: TNT - Art Sensor: Knick, Druck - Betätigungskraft: 18 - 26 kg - Verlegetiefe: 1,1 - 2 m - Verlegeabstand: ≥ 6 m - Zünder: WPDM-1M mit Zündstück MD-10 |

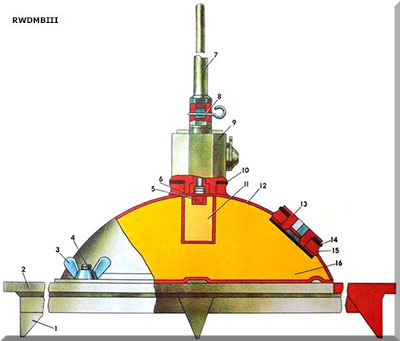

 | Aufbau 1 Bodenstachel 2 Ballast-Platte 3 Flügelmutter 4 Befestigungsschraube 5 Sicherung MD-10 6 Mittelstück, Öffnung für Sicherungseinbau; 7 Knickstab 8 Achsnagel 9 Zünder WPDM-1M 10 Lederdichtung 11 Detonator 12 Minenkörper 13 Abdeckung 14 Lederdichtung 15 seitliche Öffnung 16 Hauptsprengladung |
