Technikkatalog



Funkmarkierungsstelle PAR-9

PAR-9M

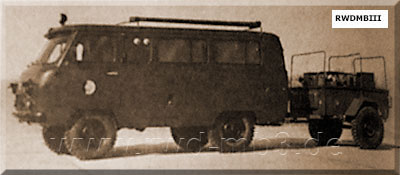

PAR-9 in Marschlage

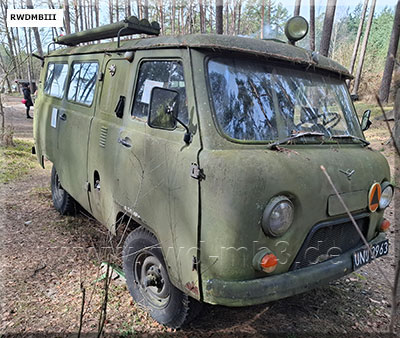

PAR-9M

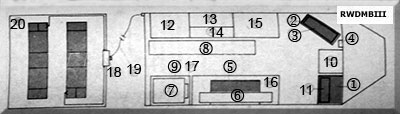

Anordnung der Hauptgeräte/Baugruppen
  1  zentrales Bediengestell
  2  2 Sender "PELENH JuM"
  3  Antennenkreis
  4  Antennenanpassung
  5  MRM 48
  6  Antennenteile der R-809
  7  Akkugruppe
  8  Antennenteile MRM 48
  9  Antennen- und Gegengewichtsteile
10  Tisch des Funkers
11  Funkstation R-809
12  EWZ für MRM 4813  Antennenzubehör
14  EWZ Kfz
15  EWZ Sender
16  Adapterkabel für Bediengestell
17  Steckdosen
18  Anschlusskasten für Netzkabel
19  Stromversorgungskabel
20  Aggregateanhänger

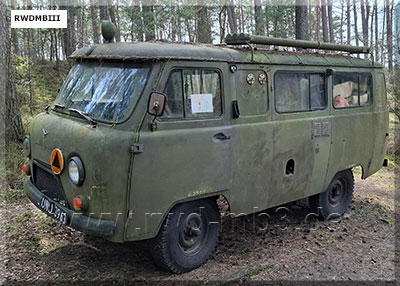

PAR-9M
Foto: rcforum.ru
links: Sendeschrank mit 2 Sendern vom Typ "Peleng-JuM-2"
- Antennenkreis
- Sender 2. Komplekt
- Sender 1. Komplekt

Mitte: Tisch des Funkers

rechts v.o.n.u.:
Zentrales Bediengestell
- Mittelwellen-Empfänger R-880M
- Funkgerät R-809M2
- Steuer- und Stromversorgungsschrank mit
    Block Nr. 3: zentrales Steuerpult
    Block Nr. 2: Steuerung APS (Automatische Signalaussendung)
    Block Nr. 1: Stromversorgungsblock
  Bestimmung:
Funkmarkierungsstelle als Ansteuerungs-
funkfeuer zur Kurs- und Standortbestimmung sowie zum Heranleiten von Flugzeugen und Hubschraubern, die mit einem MW-Funk-
kompass ausgerüstet sind

takt.-techn. Angaben:
- Frequenzbereich: 150 .. 1500 kHz
   durchstimmbar
- Sendeleistung
   150 .. 1350 kHz: >= 400 W

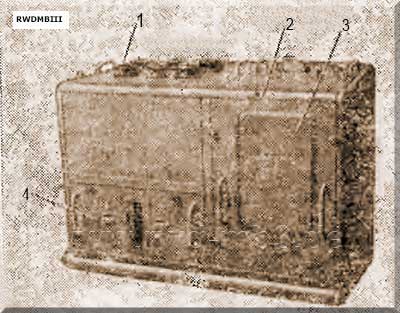

   1350 .. 1500 kHz: >= 250 W (mit LV UM9)
   MRM W: >= 5 W
- Sendeart: A2A
- Stromversorgung
   Netz/Aggregat: 220 V / 400 Hz
   über Umformer ALA 3,5: 3x 220 V, 50 Hz
   Akkumulator 10 KNB60M: 27 V
- Basisfahrzeug: UAZ 452WÄ mit Einachs-
   anhänger
- Abmessungen: 5000 x 1500 x 1800 mm

Hauptteile (PAR-9M):
- UAZ-452 mit Einachs-Anhänger GAZ-704
   (für Stromversorgungsgeräte)
- Mittelwellensender
- Zeichengeber
- Markierungsfunkfeuer MRM-48
   bzw. MRM W
- Funkgerät R-809M2
- Mittelwellen-Empfänger R-880M
- 2 Aggregate: AB-2-0-230/400
- 1 Umformer ALA-1,5MB1
- 2 Akkumulatoren 10KNB60
- Ladegleichrichter WSZ für Akkumulatoren
- Heizanlage 015
- Fernsprechapparat
- Kontroll- und Prüfgeräte
- 1 Messgerät C 4313
- Antenne: Schirmantenne mit
   6 Strahlern je 24-m-Schenkellänge
   8 Gegengewichten je 35-m-Schenkellänge
- Zusatzausrüstung

Modifikationen:
- PAR-9
- PAR-9M
- PAR-9MA
- PAR-9M2
   Hauptunterscheide zu PAR-9M
   - 2 AggregateAB-4-0-230/Tsch400
   - 1 Umformer ALA-3,5MB2
   - anstelle MRM-48: E-615.5
   - Leistungsverstärker für Sender


Quelle: K 293/3/001, Funktechnische Geräte zur Flugsicherstellung (russ.), Handbuch Flugsicherung
