Seezielrakete P-15 - Zielsuchlenkanlage MS-2

P-15

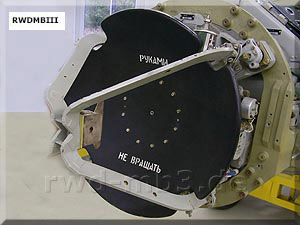

Antennenanlage DS-1SÄ,
hinter dem Antennenspiegel befindet sich der
Geberblock 30825

P-15

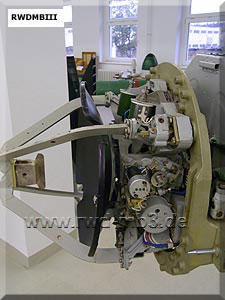

Antenne mit Strahler

P-15

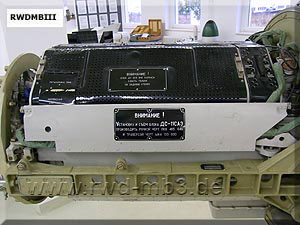

Container mit Blöcken DS-11SAÄ

P-15

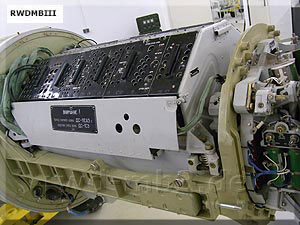

Container mit Blöcken, rechts ist die Antennen-
anlage angebracht		   Bestimmung:
Die Zielsuchlenkanlage gehört in Verbindung mit dem Autopiloten AM-15A und den aerodynamischen Rudern zum Lenkeinrichtung der Rakete.
Es gewährleistet:
- zum Suchen und Auffassen von Seezielen am Ende
   des zweiten (autonom stabilisierten) Flugabschnittes
- zur automatischen Verfolgung des aufgefassten Zieles
   und Erarbeitung der Steuerspannungen (Kurs, Höhe)
   zur Selbstlenkung der Rakete auf dem letzten Flug-
   bahnabschnitt
- Speicherung und Auslöung einmaliger Steuer-
   kommandos
- Erzeugung der Steuerspannung für den Steigflug
   der Rakete nach dem Start

Bestandteile:
MS2-1Antennenanlage mit Hohlleiterzug und elektromechanischen Stellgliedern
MS2-2UHF-Teil des Empfängers
MS2-3NF-Teil des Empfängers
MS2-4automatischer Selektor
MS2-4aEntfernungsselektor
MS2-5Steuerblock
MS2-6Zeitmechanismus zur Abgabe einmaliger Signale
MS2-7Netzteil
MS2-8Verteilerblock
MS2-9Sender
MS2-10Montagegestell vorn
MS2-11Montagegestell hinten
PO-1500Umformer 27 V Gleichspg./ 115 V 400 Hz


Funktion:
aktive Zielsuchlenkanlage



Quelle: B 202/2/001
