Funkmess-Station P-14 (1RL113)

P-14
P-14

P-14
P-14F

P-14

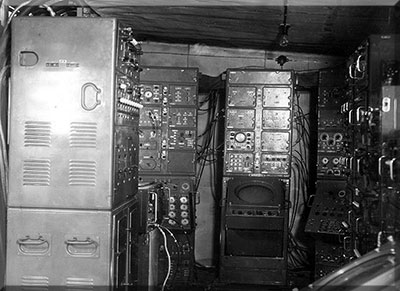

Gerätekomplex der Station (Foto: rtv-pvo-gsvg.narod.ru)
  Bestimmung:
Stationäre Bodenfunkmeßstation im m-Wellenbereich

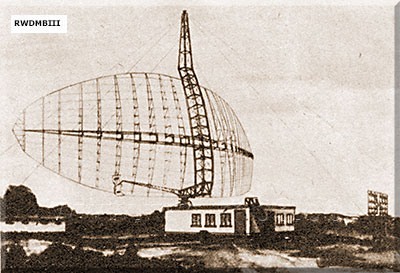

Unterbringung in 2 Gebäuden
gewährleistet Koordinatenbestimmung nach Entfernung und Azimut

techn. Daten:
- Arbeitsfrequenz: 171,5 MHz
   (170 - 190 MHz)
- Impulsleistung: 10 MW
- Impulsfolgefrequenz: 200 Hz
- Impulsdauer: 6 µs
- Diagrammbreite: 8°
- Meßfehler
   Entfernung: 1,5 km
   Seitenwinkel: 1,5°
- Auflösungsvermögen
   Entfernung: 3 km
   Seitenwinkel: 8°
- Antennendrehung: 2/4/6 U/min
- Leistungsaufnahme: 60 kW
- Ortungsentfernung max.: 550 km
- Größte Ortungshöhe: 43 km
- Höhe Antennenmast: 22 m
- Abmessung Antennenspiegel: 32 x 11 m
- Einschaltzeit: 9 min
- Störschutz:
   aktive Störungen
   passive Störungen
- Arbeit mit Kennungsgerät: NRZ-14
- Arbeitsregime
   „Amplitude" (zur Erreichung maximaler
    Reichweite)
   „Festziel" (Unterdrückung von Festzielen)
   „Dipol" (Unterdrückung passiver Störungen)
- Sichtgerätearten
   1 Hauptsichtgerät
   2 transportable Sichtgeräte,
    bis 1000 m Entfernung
- Besonderheiten
   Ziel- und Störimitator
   Frequenzumstimmsystem
   Antennenenteisungsanlage
- Transport auf 21 Fahrzeugen

Modifikation:
P-14F: Zur Ermöglichung der Mobilität Unterbringung auf Sattelaufliegern


P-14P-14
Teile der P-14F

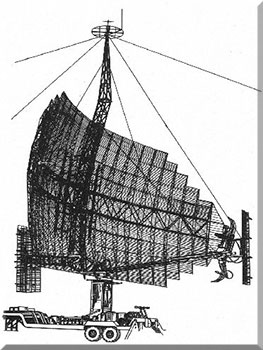

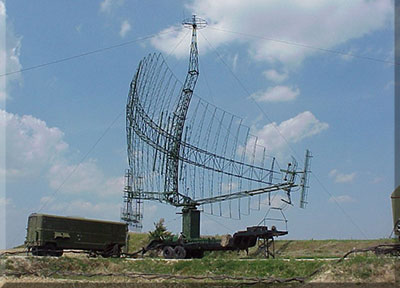

Sattelauflieger mit Antennenanlage

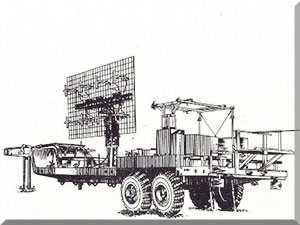

Sattelauflieger mit Kennungssystems NRZ-14



Quelle: HB 325/2a; Bilder: russianarms.ru
