Echolotanlage NEL-4

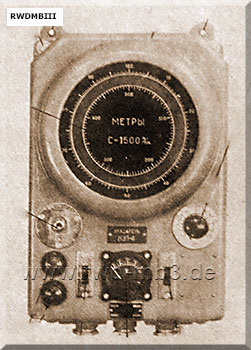

Echolotanlage NEL-4
Anzeigegerät

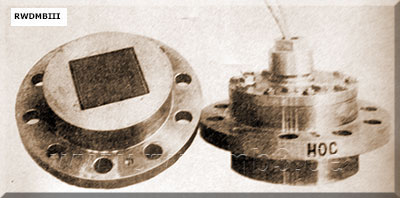

Echolotanlage NEL-4
Echolotschwinger
  Bestimmung:
Echolotanlage zur Messung der Wassertiefe zwischen dem Schiffsboden und dem Meeres­grund
Anzeige der Tiefe auf rotierender Anzeige­scheibe durch Lichtblitzzeichen

techn. Daten:
- Messbereich: 0 - 500 m
   unterteilt in 2 Messbereiche
- Messfehler
   1 - 20 m: ± 0,5m
   20 - 100 m: ± 3%
   > 100 m: ± 2%
- Funktion bei
   Geschwindikeit: bis 15 kn
   Schräglage: ± 15°
- Betriebsspannung: 110/220 V ~
- Masse: 100 kp
- Hersteller: UdSSR

Lieferumfang:
- 1 Anzeigegerät
- 1 Stoßgenerator
   (Erzeugung der Ultraschallimpulse)
- 1 Verstärker
- 2 Echolotschwinger
- 1 Netzfilter
- 1 Kabeldose



Quelle: DV 451/23
