Technikkatalog



Fahrzeug der technischen Hilfe MTP-BMP

MTP-BMP
MTP-BMP

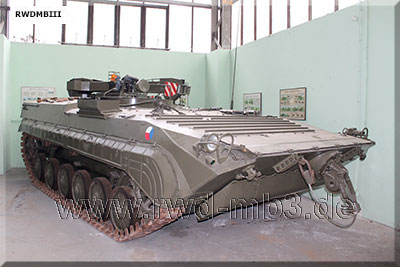

Ansicht von vorn
am Bug Schiebeschild (angeklappt),
darüber Seilausgabe der Seilwinde

  Bestimmung:
Technische Beobachtung des Gefechtsfeldes hinter Truppenteilen und Einheiten, die mit Schützenpanzer, SPW und MT-LB ausgerüstet sind
Abschleppen dieser Technik
Unterstützung der Besatzungen bei Wartungen und laufenden Instandsetzung

techn. Daten:
- Basisfahrzeug: BMP-2
- Gefechtsmasse: 14,9 t
- Abmessungen
   Länge: 7130 mm
   Breite: 3140 mm
   Höhe: 2990 mm

Ausrüstung
- Bewaffnung: 7,72-mm-Pz-MG PKT
- Kran 6,5 t
- Seilwinde 12,5 t
- Ersatzteile und Werkzeuge
- Funkgerät R-123
- Bordsprechanlage R-124
- Nachtsichtgerät TKN-3 mit
   IR-Scheinwerfer OU-3GA2

MTP-BMPMTP-BMP

MTP-BMPMTP-BMP

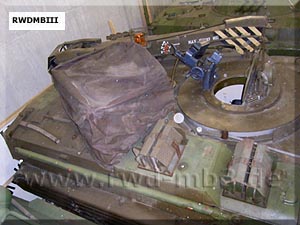

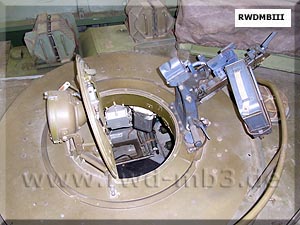

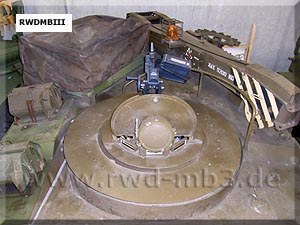

Lafette zur Aufnahme des Pz-MG

MTP-BMPMTP-BMP

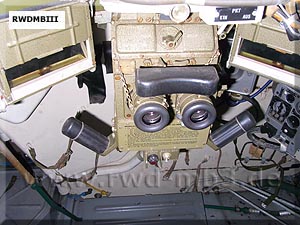

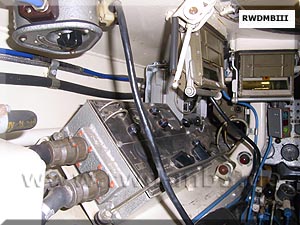

Bedienpult des Kranes am Platz hinter dem FahrerBeobachtungsgeräte des Kommandanten
in der Mitte TKN-3

MTP-BMPMTP-BMP

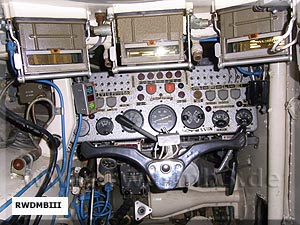

Platz des FahrersAusleger des Kranes




Quelle: Panzer der NVA / Handbuch für Instandsetzungsspezialisten des Pz-Dienstes; Fotos u.a. aufgenommen bei Red Star Company
