Technikkatalog
Minentrainer MT-70

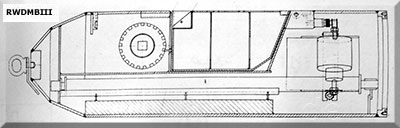

 Aufbau |
Bestimmung: Nachgestaltung der Mine KMD-2/500 zum Training des - Variante I: Minenwerfens von Fernzündungs- minen bei Werfen ohne Zündgerät wird die Signalboje durch den Wasserdruckschalter (WDS) ausgelöst. Nach Ablauf der Zeitein- stellung des WDS wird die Signalboje ausge- klinkt und markiert die Legestelle - Variante: Legen von Minensperren zur Übung die Signalboje wird durch den Uhrwerks- schalter (UES) ausgelöst techn. Daten: - Typenbezeichnung: MT-70 - Gewicht: 500 kp - Länge: 1905 mm - Durchmesser: 450 mm - Seillänge: 40 m - Einsatzstufe: 6 - 30 m Bestand: - Variante I: WDS, Batterie, Hubmagnet zum Wurftraining - Variante II: Zündgeräz, Schreibgerät zur Registrierung der Impulse |
Quelle: A 203/1/202
