Technikkatalog

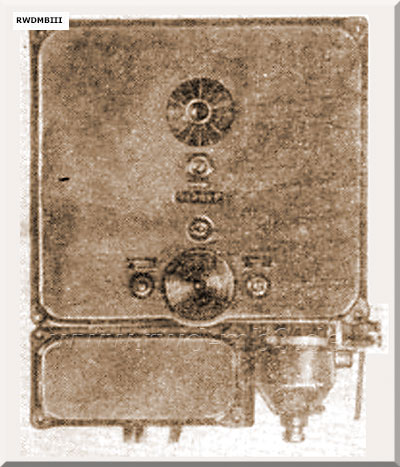

Fahrtmessanlage MGL-25M

  Bestimmung:
Ermittlung von Fahrtgeschwindigkeit und zurückgelegtem Weg des Schiffes

techn. Daten:
- Masse netto: 190 kg
- Messbereiche: 3 - 25 kn
- Anzeigefehler
   Geschwindigkeit: ≤ ± 0,25 kn
   Strecke: ≤ ± 0,01 sm
- Stromversorgung:
   Aggregat AMG-3: 110 V, 50 Hz
- Hersteller: UdSSR

Bestand:
- Zentralgerät 6D-7A
- Schaltkasten 3D
- Fahrt- und Wegeempfänger 5I
- Trafokasten 2 500W
- FM-Düse 9K-2
- Armaturentafel 16K-1
- Sicherungskasten 14K-4
- Bodenventil 11K-1T
- Fahrtempfänger 1I
- Verteilerkasten 15K
- EWZ-Satz 18D
- Kasten mit Reservedüse 19K-2T

Nutzung auf Projekten:
136, 570, 870, 602, 888, 1545



Quelle: K 293/3/002
