Technikkatalog
Filterventilationsanlage MG2/W

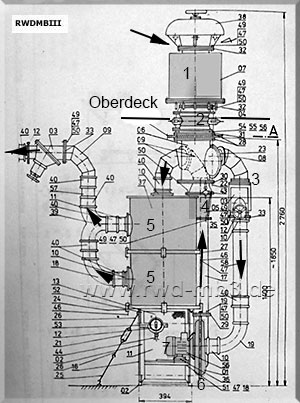

 Montage der Anlage (Variante I) 1 Wasserabscheider 2 Grobfilter 3 gasdichtes Ventil 4 Durchflussmesser 5 Absorbtionsfilter 6 Radiallüfter 7 Elektromotor  Montage der Anlage (Variante II) |
Bestimmung: - Zufuhr von Luft in geschützte Räume eines Schiffes - Erzeugung und Aufrechterhaltung eines Überdrucks bei Gewährleistung der Hermetisierung techn. Daten: - Leistung 200 m³/h bei 1522,55 Pa 100 m³/h bei 1471,50 Pa - Drehzahl Lüfterrad: 2860 U/min - Stromversorgung Elektromotor Wechselspannung 380/220 V Gleichspannung 220 V Bestand: - Tragekonstruktion mit Elektromotor und Lüfter - 2 Absorbtionsfilter FP-100u - Luftdurchflussmesser (Rotameter) - 2 gasdichte Ventile - Lüfterkopf - Wasserabscheider - Kondensator - Grobfilter - Leitungen mit Montageteilen |
Quelle: A 216/1/107
