Bombensuchgerät MBI-1

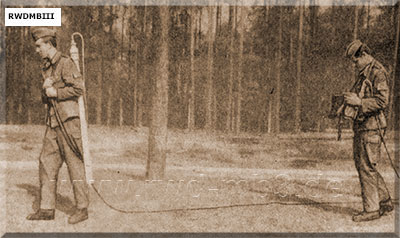

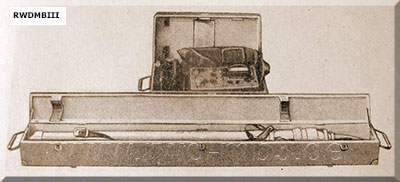

 Suchgerät im Einsatz  Suchgerät mit Verpackungskisten | Bestimmung: Suche von ferromagnetischem Material in der Erde oder im Wasser unter allen Witterungsbedingungen z.B. Blindgänger, Minen, Bewaffnung, Ausrüstung usw. techn. Daten: - Messverfahren: Förstersonde - Anzeigeart: optisch auf Messinstrument - Messbereiche: 3 - Stromversorgung: 8 Akkumulatoren SCD-12A externe Spannungsquelle 12 V - Masse verpackt mit Zubehör: 47,5 kg Steuerpult: 20,5 kg Sondenrohr: 4,2 kg Kabel: 3,8 kg - Abmessungen Steuerpult: 380 x 200 x 200 mm Sondenrohr: L 1,5 m / Durchm.: 70 mm - Bedienung: Suchtrupp mit Truppführer Sondenträger Bestandteile: - Steuerpult GU - Sondenrohr mit Kabel |
 |
 |

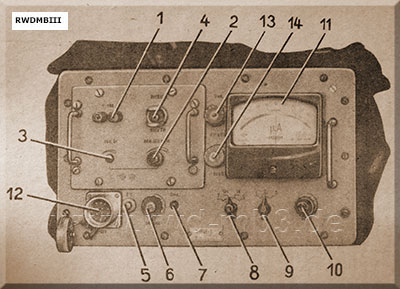

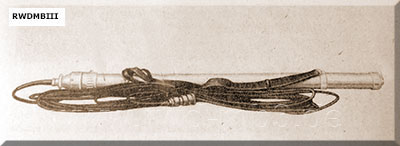

| Sondenrohr mit Kabel | Steuerpult (Frontplatte) |
Quelle: A 052/1/313, Militärtechnik 5/1972
