Echolotanlage HAG 110 Typ 8602.7

Echolotanlage HAG 110
Anzeigegerät

Echolotanlage HAG 110

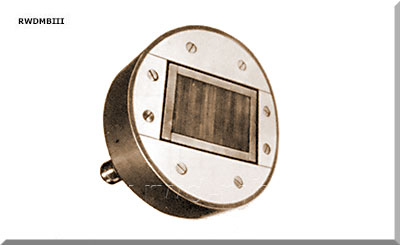

Ultraschallschwinger
  Bestimmung:
Echolotanlage zur Messung der Wassertiefe zwischen dem Schiffsboden und dem Meeres­grund
Anzeige der Tiefe auf Sichtanzeigevorrichtung

techn. Daten:
- Messbereich: 0 - 1200 m
   unterteilt in 2 Messbereiche
- Ultraschallfrequenz: 31 kHz
- Impulsdauer: ~ 1 ms
- Impulsfolge: 375 / 37,5 Hz
- Verstärker: Verstärker mit Frequenz-
   umsetzung, Resonanzfrequenz 31 kHz
- Stoßgenerator: 200 W effektive Sende-
   leistung
- Schwinger im runden Gehäuse
- Betriebsspannung: 220 V, 50 Hz
   bei Gleichspannungsbordnetzen:
     Umformer UGW22 oder UZW22
- Gewicht: 102 kp
- Hersteller: RFT/DDR

Bestandteile:
- 1 Anzeigegerät 8621.11
- 1 Verstärker 8642.8
- 1 Stoßgenerator 8622.2
- 1 Sendeschwinger 8625.12
- 1 Empfangsschwinger 8625.12
- 1 Verteilerdose 8624.1



Quelle: DV 451/26
