Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

Funkmeßanlage Gys-2

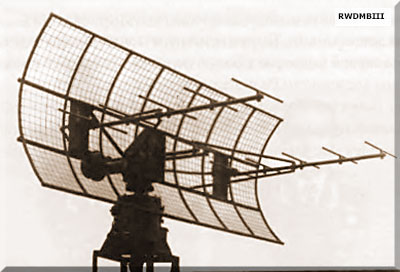

Antennenanlage Geräteschrank mit Sender und Empfänger

Bestimmung: Luft- und Seeraumüberwachung zur Be­stim­mung von Entfernung, Kurswinkel und Peilung Einsatz z.B. KSS Projekt 50, 1. Bauausführung techn. Daten: - Sendefrequenz: m-Band - Impulsleistung: 90 kW - Impulsdauer: 2,5 µs - Antennendrehung: 6 oder 12 U/min - Antennenstabilisierung: Kreiselkompass - Betriebsarten    Rundsicht    Sektorsuche    Zielverfolgung - Reichweite    Überwasserziele: 20 km    Luftziele: 80 km - Hersteller: UdSSR Bestand: - grobe Entfernungsanzeige (lineare Abtastung) - Rundumsichtanzeige mit bis zu 8 Tochter-    sichtgeräten - Kennungsgerät Fakel

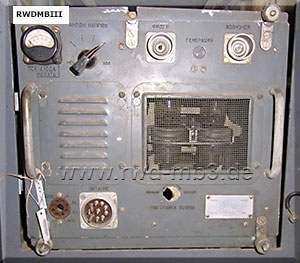

Sender-Block
	Empfänger-Block, in der Mitte Aufnahme der Scheibentriode

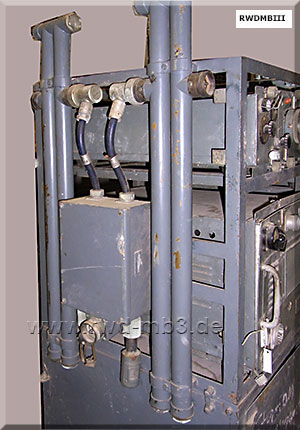

Antennen-Hohlleitersystem am Geräteschrank	Scheibentriode aus dem Empfänger

Quelle: bastion-karpenko.ru, forums.airbase.ru
