Gasturbine GTD-5 / GTD-5M

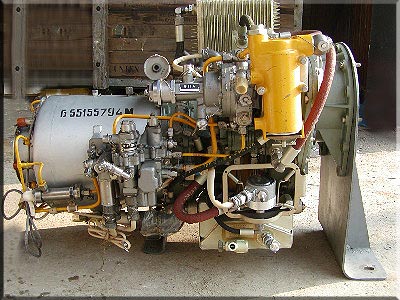

GTD-5M (Foto: turbinensucht.de)

Bestimmung:
Antrieb von Wechel- und Gleichstromgeneratoren in Stromversorgungsanlagen von Waffensystemen z.B. 1Ä5

techn. Daten:
- Nennleistung: 40 PS
- Nenndrehzahl
   Rotor der Turbine: 45900 U/min
   Abtriebswelle: 6000 U/min
- Kraftstoff: DK
- Kraftstoffverbrauch: 40 l/h
- Ölverbrauch: 0,12 kg/h
- Abmessungen
   Länge: 1610 mm
   Breite: 660 mm
   Höhe: 674 mm
- Gesamtmasse: 140 kg

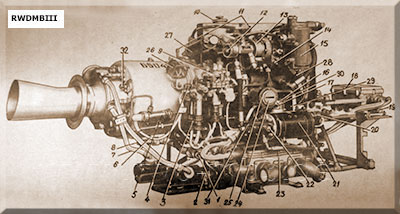

GTD-5, Ansicht von der Geräteseite

  9  Beschleunigungsautomat
13  Kraftstoffpumpe mit Drehzahlregler
14  Kraftstofffilter
15  Kraftstofffeinfilter
16  Geber des Öldruckanzeigers
18  Anlassblock
21  Elektromotor D-200

23  Relaisblock
24  Betriebsstundenzähler
26  Netzschutzautomat für Kraftsoffvorwärmer
27  Ölfeinfilter
31  Kraftstoffförderpumpe
32  Einspritzdüse

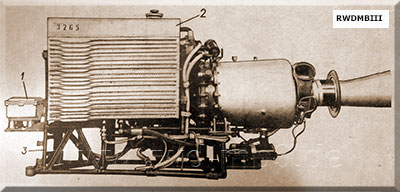

GTD-5, Ansicht von der Ölbehälterseite

  1  Anlassblock
  2  Ölbehälter
  3  Rahmen der Gasturbine

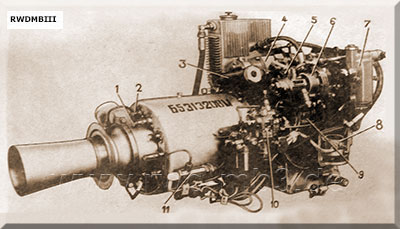

GTD-5M, Ansicht von der Geräteseite

  1  Zündkerze
  2  Einspritzdüse
  3  Ölfeinfilter
  4  Anlasser ST-189
  5  Geber des Drehzahlanzeigers
  6  Kraftstoffpumpe mit Drehzahlregler

  7  Kraftstofffeinfilter
  8  Geber des Ölduckanzeigers
  9  Ölpumpe
10  Beschleunigungsautomat
11  Kraftsotoffvorwärmer

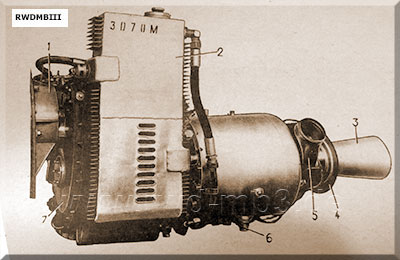

GTD-5M, Ansicht von der Ölbehälterseite

  1  Übergangsstück zum Generator
  2  Ölbehälter
  3  Diffusor
  4  Dichtung

  5  Absaugkammer
  6  Rücklaufventil
  7  Getriebe

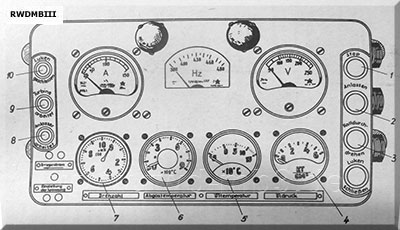

Schalttafel der GTD-5

  1  Tastschalter "AUS"
  2  Tastschalter "ANLASSEN"
  3  Tastschalter "KALT DURCH-
      DREHEN"
  4  Anzeige Öldruck
  5  Anzeige Öltemperatur
  6  Anzeige Abgastemperatur

  7  Anzeige Drehzahl
  8  Kontrollleuchte "Anlasser in Betrieb"
  9  Kontrollleuchte "SV-Anlage in Betrieb"
10  Kontrollleuchte "Abgasluke ge-
      schlossen"
11  Kraftsotoffvorwärmer

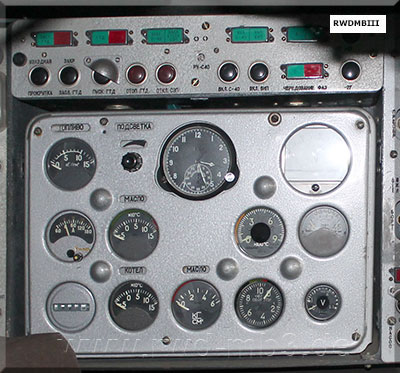

Instrumententafel der Startrampe 2P25 mit Bedien- und
Kontrollelementen der GTD-5M

Quelle: A 051/1/417
