Kurskreisel GA-1M

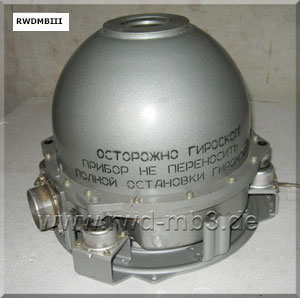

 Kreiselsystem mit Abdeckung  |
Bestimmung: ermittelt den Kurs des Flugzeugs Bestandteil des Kurssystems KS-8 der Tu-134 Das empfindliche Element des Geräts ist ein Richtungskreisel mit einer horizontalen und azimutfreien Anordnung der Achse seiner eigenen Drehung. techn. Daten: - Kreiseldrehzahl: 22000 - 23000 U/min - Stromversorgung: Wechselspg.: 36 V, 400 Hz Gleichspg.: 27 V - Abmessungen: 380 x 272 x 252 mm - Masse: 10 kg |
 |  |

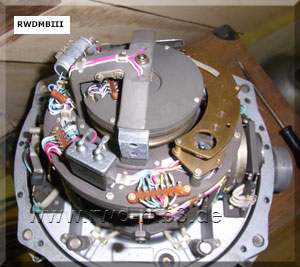

| Blick auf den Kreiselmotor GM-25 |
Foto aufgenommen im "NVA Ausstellung Harnekop e.V."
