G5-Kranwagen (H)

G5-Kranwagen (H)

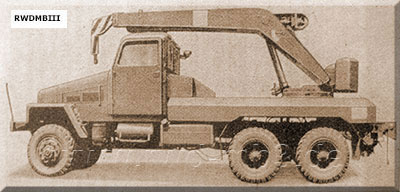

Gesamtansicht

G5-Kranwagen (H)

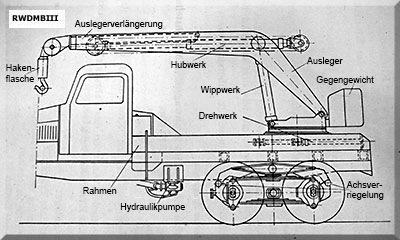

Bestandteile
  Bestimmung:
Arbeiten auf allen Gebieten des Pionierwesens, besonders im Stellungsbau und Brückenbau

techn. Daten:
- Krananlage: ADK III/3 "Puma"
   hydraulisch
- Fahrgestell: G5
- Tragkraft: max. 3 Mp
- Hubhöhe
   größe Ausladung: 2 m
   kleinste Ausladung: 5 m / 6,2 m
- Auslegerweite: 0,76 .. 4,56 m
- Schwenkbereich: 360 °
- Fahrgeschwindigkeit
   mit Nutzlast: 5 km/h
   ohne Nutzlast: 60 km/h
- Abmessungen (Marschlage)
   Länge: 6812 mm
   Breite: 2500 mm
   Höhe: 3070 mm
- Gesamtgewicht: 11750 kp



Quelle: DV 45/21, DV 15/3
