Informationsanlage Fü445 / DK982

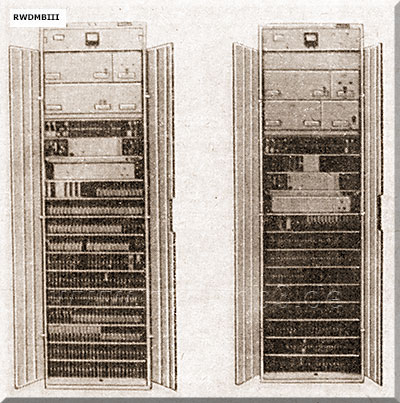

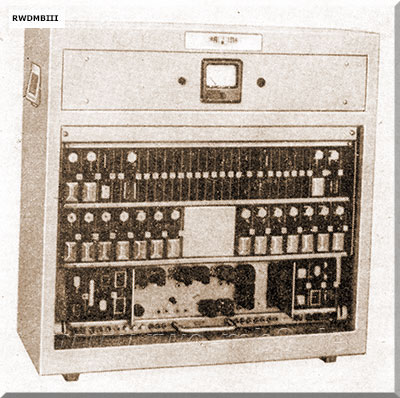

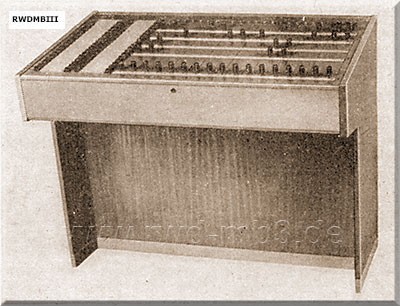

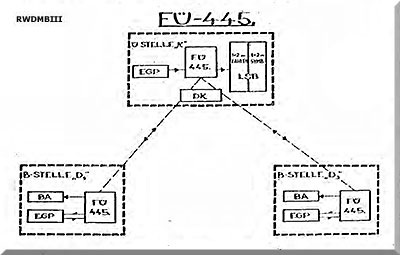

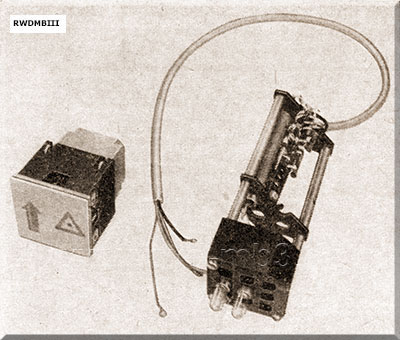

Aufbau der Fü445 Dienstkanaleinrichtung Eingabepult LVD Überwachungs- und Betriebsstellengerät Symbolleuchtelement zur grafischen Lagedarstellung am LSB |
Bestimmung: Die Informationsanlage dient zur Übertragung und Darstellung von Melde- und Befehlsinformationen zwischen dem zentralen Gefechtsstand und dem Gefechtsstand der Luftverteidigungsdivision Aufbau der Informationsanlage: - Fernüberwachungsgeräte Fü 445: l Überwachungsstellengerät 2 Betriebsstellengeräte - Dienstkanaleinrichtung DK 982: bis 8 abgesetzte Sprechstellen - l Leuchtschaubild (LSB) - 3 Eingabepulte (EGP): l Befehlspult 2 Meldepulte techn. Daten: - Übertragung der Information Übertragungsform: Impulstelegramm mit Lückencode Übertragungswege: beliebige Zweiweg- verbindung 0,3 bis 2,4 kHz - Schrittgeschwindigkeit: etwa 40 Baud - mittlere Dauer eines Impulstelegramms: 2 s - Anzahl der Impulse je Impulstelegramm: 31 - Anzahl der Lücken je Impulstelegramm: 30 davon 11 für Betriebsstellenkennung 9 für Gruppenkennung 10 Befehls-/Meldekennung - Sicherheit gegen Übertragungsstörungen durch Impulszählung und Impulsdauer- prüfung Quittung von Impulstelegrammen Speicherung des Zustandes- der Eingabe und Darstellung durch Haftrelais automatische Abfrage des Meldezustandes nach Netzausfall Abfrage des Meldezustandes durch Be- fehlsimpuls - Stromversorgung: 220 V , 50 Hz |
Quelle: HB 325/2a
