Technikkatalog



Fernkamera TFK-100 / TFK-200

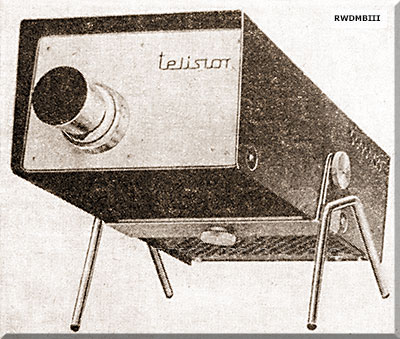

TFK 100

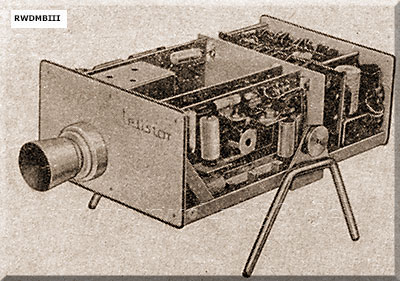

FZU 2

TFK 100 / 200

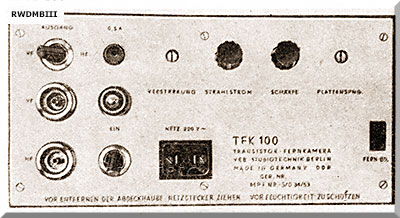

Kamerarückwand
  Bestimmung:
Auf den Gefechtsständen der LSK/LV zur Übermittlung von grafischen Darstellungen und Lagen zwischen den Gefechtsabschnitten bzw. Arbeitegruppen und zur Fernübertragung von Darstellungen auf Diapositiven

techn. Daten TFK-100:
- Abmessungen: 395 x 200 x 130 mm
   (mit Sonnenblende)
- Masse: etwa 5 kp
- Auflösung
   vertikal: 300 Zeilen
   horizontal: 300 Zeilen
- Bildzahl: 50 Bilder/s
- Leistungsaufnahme: etwa 35 VA
- maximale Kabellänge: 200 m
- Anschluss an handelsübliche Fernsehgeräte:
   Band I, Kanal 3 bzw. 4
- Hersteller: VEB Stdiotechnik Berlin

techn. Daten TFK-200:
- Auflösung
   videofrequent: 400 Zeilen
   hochfrequent : 350 Zeilen
- Optik: Biotar l : 2 f = 25 mm
- Bildaufnahmeröhre Endikon
   F 2,5 M 2a    F 1,5 M 1-UR
- maximale Kabellänge: 400 m
- weitere Angaben wie TFK-100



Quelle: HB 325/2a
