Sichtfunkpeiler FGS 340b

FGS 340b
Anlagenübersicht
  Bestimmung:
- Ortsbestimmung von Schiffen durch Anpei-
   len von Funkstationen mit bekanntem Stan-
   dort
- Zielfahrt auf Feuerschiffe, Peilbojen usw.
- Feststellen des Standortes eines unbekannten
   Senders (mit 2 Peilern, deren Standort be-
   kannt ist)

techn. Daten:
- Frequenzbereich: 200 .. 550 kHz und
   1500 .. 3000 kHz
   aufgeteilt in 3 Bereiche
- Modulation peilbarer Sender: A1, A2, A3, B
- Stromversorgung: 220 V, 50 Hz
- Abmessung: 550 x 370 x 467 mm
- Gewicht: 43 kg
- Hersteller: VEB Funkwerk Köpenick

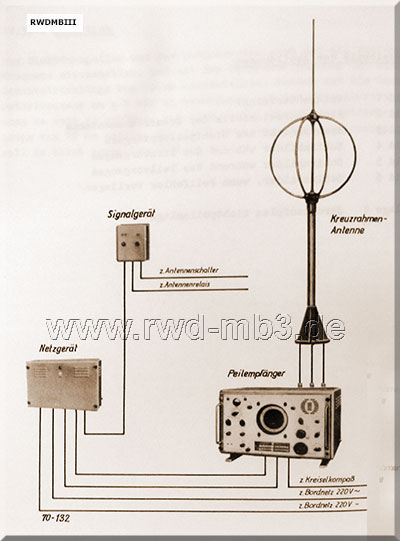

Bestandteile der Anlage:
- Kreuzrahmen mit Hilfsantenne und
   Antennenkabel
   Kreuzrahmen Durchmesser 1,2 m

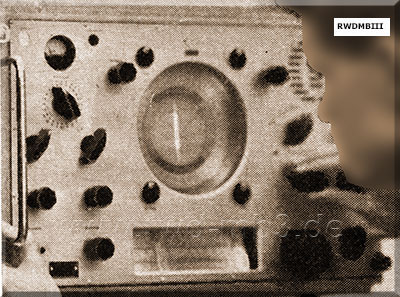

- Sichtpeilempfänger
- Netzgerät
- Signalgerät



Quelle: A 201/1/201 (ex. DV 451/6)
