Fernbeobachteranlage FBA-2 / FBA-3

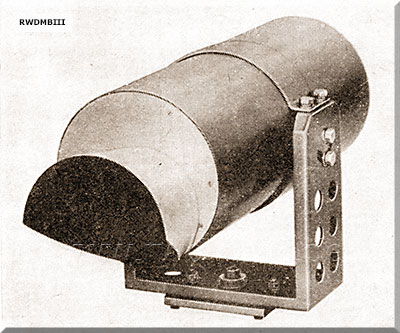

FK 10
Kamera FK 10

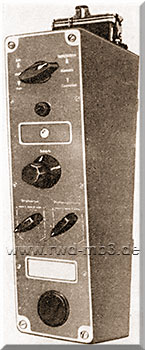

FZU 2
Fernbedienungszusatz FZU 2

FZO 2
Fernbedienungszusatz FZO 2
  Bestimmung:
Auf den Gefechtsständen der LSK/LV zur Übermittlung von grafischen Darstellungen und Lagen zwischen den Gefechtsabschnitten bzw. Arbeitegruppen und zur Fernübertragung von Darstellungen auf Diapositiven.

Bestand:
- Kamera FK 10 (FK 2)
- Kamerabetriebsgerät KB 3
   zentrales Gerät der FBA 3 und dient zur
   Stromversorgung des Komplexes sowie zum
   Erzeugen, Verstärken und Synchronisieren
   der elektrischen Signale.
   enthält keine Bedienungselemente.
- Fernbedienungszusatze FZU 2
   dient zum Einschalten des Bildgerätes der
   Kamera sowie zur Fernregelung von
   Strahlstrom, Plattenspannung und Schärfe
- Fernbedienungszusatze FZO 2
   dient zur Steuerung der Betriebswerte der
   Optikeinheit: Blenden- und Entfernungs-
   einstellung. Die Blendeneinstellung kann mit
   dem oberen Drehschalter wahlweise auf
   „Hand" oder „Automatik" geschaltet werden.
- Bildwiedergabegerät

Diese Geräte bilden den sogenannten Kamerazug, der das zu beobachtende Objekt aufnimmt, ein Fernsehsignal erzeugt, zum Bildempfänger weiterleitet und das aufgenommene Objekt als Fernsehbild wiedergibt.

techn. Daten FK 10:
- Abmessungen
   Gehäusedurchmesser: 180 mm
   Länge: 580 mm
- Masse: etwa 13 kg
- Neigungswinkel: max. 45°
- Optik (auswechselbar)
   Biotar l : 1,4 f = 25 mm
   Biotar l : 1,4 f = 50 mm
   Biotar l : 1,5 f =• 75 mm
- Blenden Verstellung: l :1,4 (1,5)...l :22
- Bildformat auf der Aufnahmeröhre:
   max. 9,6 x 12,8 mm
- Bildaufnahmeröhre Endikon
   F 2,5 M 2a
   F 2,5 M 2b
   F 2,5 M M 1-UR
- maximale Entfernung zwischen Beobach-
   tungsobjekt und Kamera: 300 m

techn. Daten FBA:
- Abmessungen: 770 x 445 x 200 mm
- Masse: etwa 50 kp
- Arbeitsbereich: Video- und trägerfrequent
- Signaleingang: BAS 50 mVss an 75 Ohm,
   weiß negativ
- Signalausgang: videofrequent BAS, 1,4 Vss
   an 75 Ohm weiß positiv, trägerfrequent
   BAS 0,4 Veff an 60 Ohm Mod. negativ
- Trägerfrequenz: 48,25 MHz (entsprechend
   Band I, Kanal 2)



Quelle: HB 325/2a
